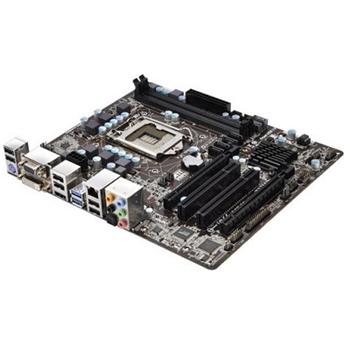

MB ASRock Z77M / Z77 (1155)

MB ASRock Z77M / Z77 (1155)

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
- Podporuje 3. a 2. generace Intel ® Core ™ i7 / i5 / i3 v LGA1155

Paměť
- Dual Channel DDR3 paměti technologie
- 2 x DDR3 DIMM sloty
- podporuje DDR3 2800 + (OC) / 2400 (OC) / 2133 (OC) / 1866 (OC) / 1600/1333/1066 non-ECC, un-buffered paměti
- Max. Kapacita operační paměti: 16 GB *
- podporuje Intel ® Extreme Memory Profile (XMP) 1,3 / 1,2

Grafický výstup
- Max. sdílené paměti 1760megabajt
- Multi VGA výstup možnosti: D-Sub, DVI-D a HDMI
- Podpora HDMI 1.4a technologie s max. rozlišení až 1920x1200 @ 60Hz
- Podporuje DVI s max.. rozlišení až 1920x1200 @ 60Hz
- Podpora D-Sub s max.. rozlišení až 2048x1536 @ 75Hz
- Podporuje Auto Lip Sync, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI (v souladu HDMI monitor je zapotřebí)
- Podpora HDCP funkce s DVI a HDMI porty
- podpora Full HD 1080p Blu-ray (BD) / HD-DVD přehrávání s DVI a HDMI porty

Audio
- 7.1 CH HD Audio s ochranou obsahu Realtek ALC892 odst. Audio Codec)
- Premium Blu-ray audio podpora
- podporuje THX TruStudio ™

LAN
- PCIe x1 Gigabit LAN 10/100/1000 Mb / s
- Realtek RTL8111E
- Podpora Wake-On-LAN
- LAN kabel Podporuje detekce
- Podpora energeticky efektivní Ethernet 802.3az
- podporuje PXE

Sloty
- 1 x PCI Express 3.0 x16 slot (PCIE1: x16 režim)
- 1 x PCI Express 2.0 x16 slot (PCIE2: x4 mode)
- 2 x PCI sloty
- Podpora procesorů AMD Quad CrossFireX ™ a CrossFireX ™

Skladování
- 2 x SATA3 6.0 Gb / s konektorů, podpora RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel ® Rapid Storage a Intel ® Funkce Smart Response Technology), NCQ, AHCI a "Hot Plug" funkce

USB 3.0
- 2 x USB 3.0 porty vzadu, podpora USB 1.0/2.0/3.0 až 5 GB / s
- 1 x přední USB 3.0 header (podpora 2 USB 3.0 porty), podporuje USB 1.0/2.0/3.0 až 5 GB / s.

Konektor
- 4 x SATA2 3,0 Gb / s konektorů, podpora RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel ® Rapid Storage a Intel ® Funkce Smart Response Technology), NCQ, Hot Plug AHCI a funkce
- 2 x 6,0 Gb SATA3 / s konektory
- 1 x IR header
- 1 x CIR header
- 1 x Port LPT
- 1 x COM port header
- 1 x HDMI_SPDIF záhlaví
- 2 x CPU Fan konektory (1 x 4-pin, 1 x 3-pin)
- 2 x Chassis Fan konektory (1 x 4-pin, 1 x 3-pin)
- 1 x napájecí fan konektor (3-pin)
- 24 pin ATX napájecí konektor
- 8 pin 12V napájecí konektor
- přední panel audio konektor
- 2 x USB 2.0 Hlavičky (podpora 4 porty USB 2.0)
- 1 x USB 3.0 header (podporuje 2 USB 3.0 porty)

Zadní panel I / O
- 1 x PS / 2 klávesnice
- 1 x D-Sub port
- 1 x DVI-D port
- 1 x HDMI port
- 1 x optický SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 porty
- 2 x připravené k použití USB 3.0 porty
- 1 x RJ-45 LAN portů s LED (ACT / LINK SPEED LED a LED)
- HD Audio Jack: zadní reproduktor / střední / Bass / Line in / Přední reproduktor

Form Factor
- Micro ATX Form Factor: 9.6 x 8.5-in-in, 24,4 cm x 21,6 cm
