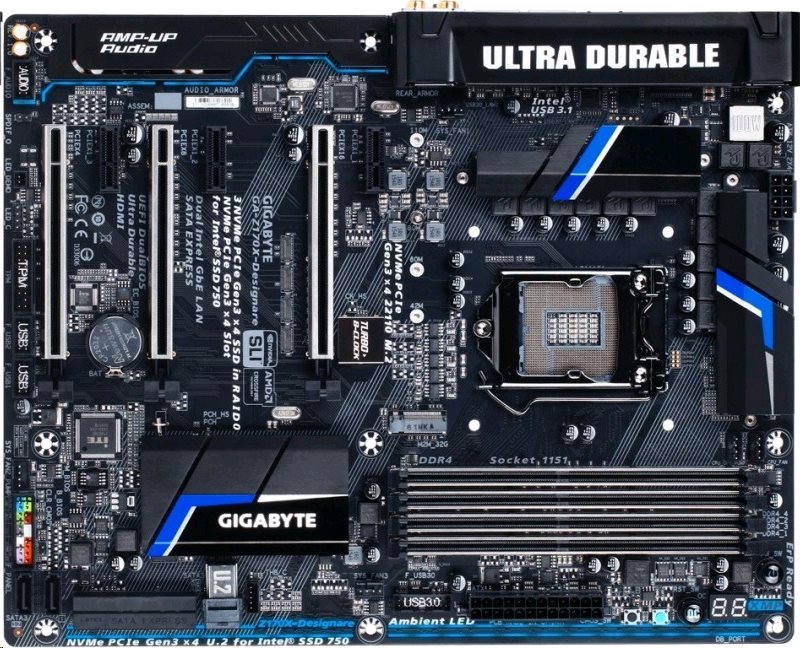

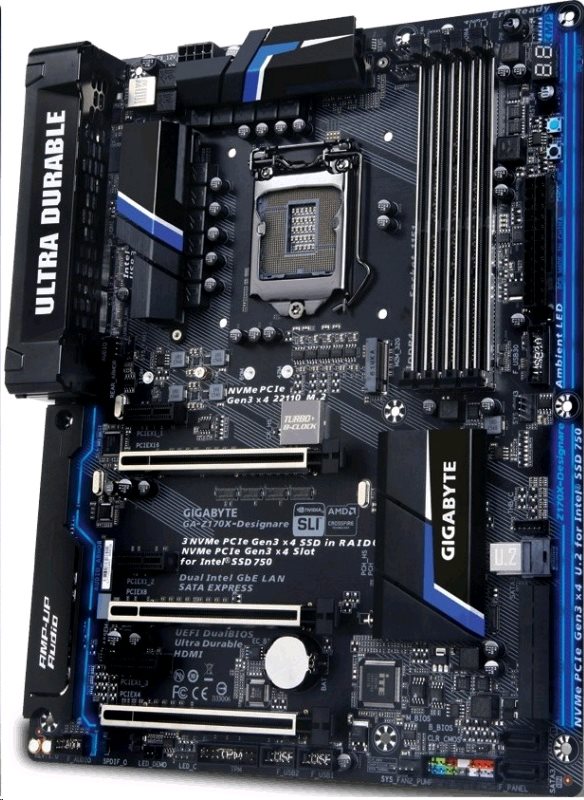

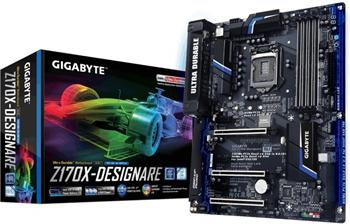

GIGABYTE Z170X-Designare (rev. 1.0)

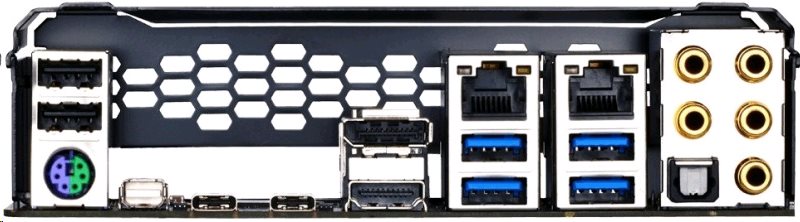

Chipset: Intel® Z170 Express Revize: 1.0 Rozměrový formát: ATX Form Factor; 30.5cm x 24.4cm Podpora pro procesory: Intel® Core™ i7/Intel® Core™ i5/Intel® Core™ i3/Intel® Pentium®/Intel® Celeron® Patice procesoru LGA 1151 Sloty na paměti: 4 x DDR4 DIMM Podpora pro paměti: DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz Max.velikost operační paměti: 64 GB Podpora pro paměti typu: ECC, non-ECC, XMP Grafická karta: Integrovaná grafika - podpora Intel® HD Graphics Zvuková karta: Kodek Realtek® ALC1150 HD audio Podpora digitálního S/PDIF výstupu 2/4/5.1/7.1kanálový Síťová karta: 2× LAN Intel® GbE (10/100/1000 Mb/s) Rozšiřující sloty: 1× slot PCI Express ×16 s 16 PCIe linkami (PCIEX16) 1× slot PCI Express ×16 s 8 PCIe linkami (PCIEX8) 1× slot PCI Express ×16, běžící jako ×4 (PCIEX4) 3 x PCI Express x1 slots RAID řadič: RAID 0, RAID 1, RAID 5, a RAID 10 SATA: 6× konektor SATA 6Gb/s 2× konektor SATA Express Firewire: Ne USB: Čipset: 6× port USB 3.0/2.0 (4 porty na zadním panelu, 2 porty jsou dostupné přes interní USB konektor) 6× port USB 2.0/1.1 (2 porty na zadním panelu, 4 porty dostupné přes interní USB headery) Čipset + řadič Intel® USB 3.1: 2 x USB Type-C™ porty na zadním panelu, s USB 3.1 podporou Interní porty: 1 x Trusted Platform Module (TPM) header TPM function is optional due to different regional policy 2 x system fan headers 1× 8pinový ATX 12V napájecí konektor 1× konektor pro procesorový ventilátor 1× konektor pro tlačítka a LED na předním panelu 1× zapínací tlačítko 1× tlačítko reset 1× 24pinový ATX hlavní napájecí konektor 1× konektor pro audio na předním panelu 1× interní USB 3.0/2.0 konektor 2× interní konektor USB 2.0/1.1 1× propojka Clear CMOS 1× tlačítko Clear CMOS 1× interní konektor S/PDIF výstup 6× konektor SATA 6Gb/s 1× konektor M.2 Socket 3 1× konektor pro přídavnou kartu Thunderbolt™ 1× tlačítko OC 2× konektor SATA Express 1 x water cooling fan/water cooling pump header (CPU_OPT_PUMP) 1 x RGB LED strip extension cable header 1 x U.2 connector 1 x system fan/water cooling pump header (SYS_FAN2_PUMP) Externí porty: 2× port USB 2.0/1.1 2 x USB Type-C™ ports, with USB 3.1 support 1× port HDMI 4× port USB 3.0/2.0 1× port PS/2 pro klávesnici/myš 2× port RJ-45 1× DisplayPort 5× audio jack(výstup pro Center/Subwoofer, výstup pro přední reproduktory, linkový vstup, linkový výstup, mikrofonní vstup) 1 x Mini-DisplayPort BIOS: Podpora funkce DualBIOS™ Licencovaný AMI UEFI BIOS 2× 128 Mb flash PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 http://www.gigabyte.cz/products/page/mb/ga-z170x-designarerev_10/overview/
