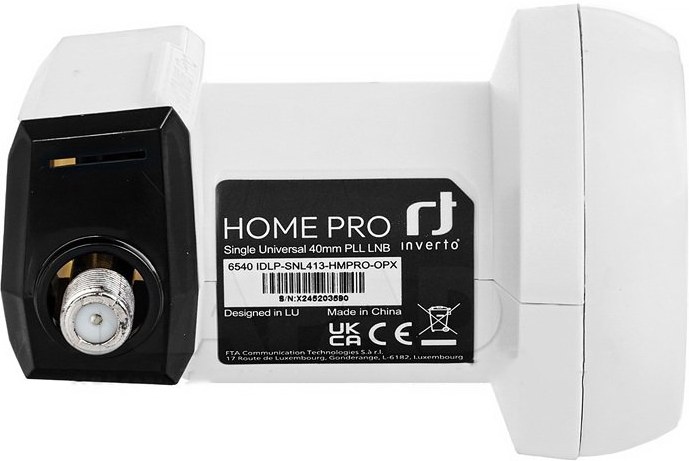

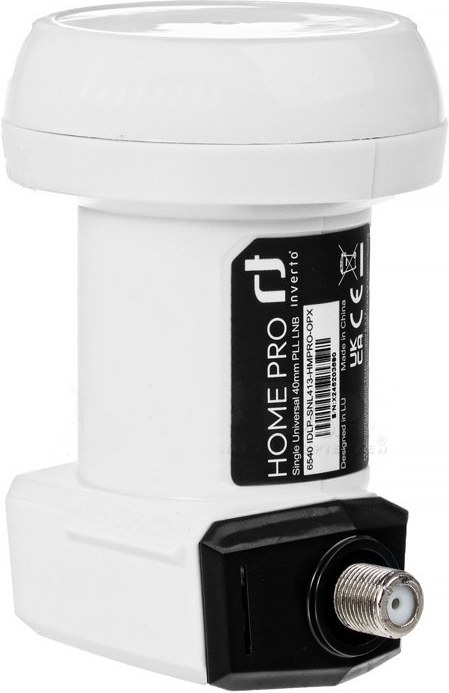

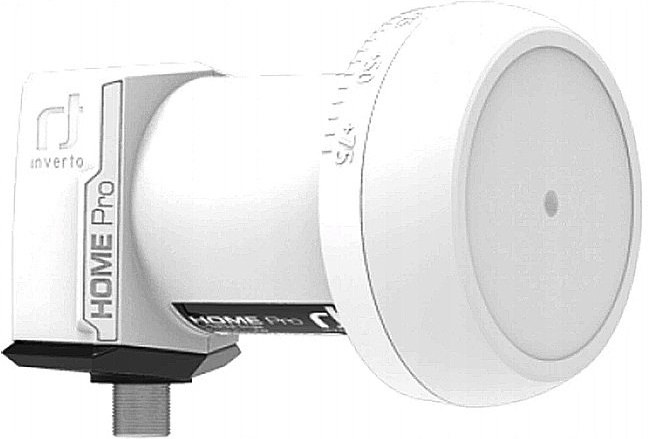

Inverto HOME PRO, universal LNB single

Konvertor Single Home Pro je produktom spoločnosti Inverto, popredného dodávateľa konvertorov. Prenáša satelitný signál z jednej antény do jednotunerového DVB-S/S2X tunera. Single Home Pro je univerzálne zariadenie kompatibilné s analógovými, digitálnymi a HDTV tunermi. Podporuje prenosy v rozlíšení 4K UHD a 8K UHD a možno ho namontovať na paraboly rôznych veľkostí. Okrem toho sa prevodník môže pochváliť nízkym šumovým číslom, nízkym fázovým šumom, nízkou spotrebou energie a veľmi vysokou polarizačnou separáciou.

Hlavné vlastnosti



• počet výstupov: 1x univerzálna zásuvka typu F
• vstupný signál: 10,7 GHz ~ 12,75 GHz
• výstupný signál: 950MHz ~ 2150MHz
• zisk: 58dB ~ 65dB
• šumové číslo: 0,4 dB (typické)
• ULN+ – technológia nízkeho šumu
• vstavaný filter 5G/LTE
• kompatibilný so štandardmi DVB-S2 a DVB-S2X (HD, UHD 4K a UHD 8K)
• zasúvateľný kryt chrániaci konektory pred vonkajšími vplyvmi
• vysokofrekvenčná stabilita

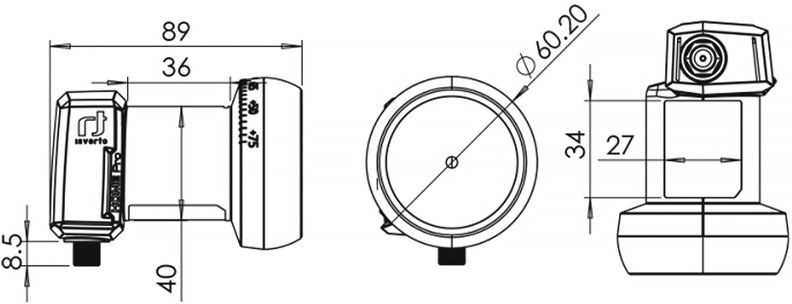

• montáž meniča: ?40 mm
• napájanie meniča: 11V ~ 20V DC

Technická špecifikácia



• Rozsah vstupnej frekvencie: 10,7 GHz ~ 12,75 GHz
• Rozsah výstupnej frekvencie: 950 MHz ~ 2150 MHz
• Frekvencia oscilátora dolného pásma: 9,75 GHz
• Frekvencia oscilátora horného pásma: 10,6 GHz
• Koeficient šumu: typicky 0,4 dB (max. 1 dB)
• Presnosť frekvencie LO @ 25°C: max. ±500 kHz
• Teplotný drift LO: max. ±1,0 MHz
• Fázové šumy LO @ 1 kHz: max. -60 dBc/Hz
• Fázové šumy LO @ 10 kHz: max. -80 dBc/Hz
• Fázové šumy LO @ 100 kHz: max. -90 dBc/Hz
• Zosilnenie konverzie: 58 ~ 65 dB
• Tlmenie zvlnenia zosilnenia (26 MHz): ±0,75 dB
• Zmeny zosilnenia (plné pásmo): ±3 dB
• Tlmenie zrkadlového rušenia: min. 40 dB
• Treťradová intermodulácia (ICP3): min. 10 dBm
• Kompresný bod 1 dB (na výstupe): min. 0 dBm
• Izolácia krížovej polarizácie: min. 22 dB
• Ovládací signál Ca (V): 11,0 V ~ 14,0 V
• Ovládací signál Cb (H): 16,0 V ~ 20,0 V
• Ovládací signál Cc (prepínanie pásma): 22 kHz ±4 kHz, 0,15 V ~ 0,35 V pp
• Koeficient stojatej vlny (VSWR): 2,5 : 1
• Úroveň rušenia v pásme: max. -60 dBm
• Spotreba prúdu: 105 mA
• Teplota prevádzky: -30 °C až +60 °C
• Výstupná impedancia: 75 ?
• Typ výstupného konektora: F-typ (samica)
• Pomer F/D antény: 0,6
• Hmotnosť: 66 g
