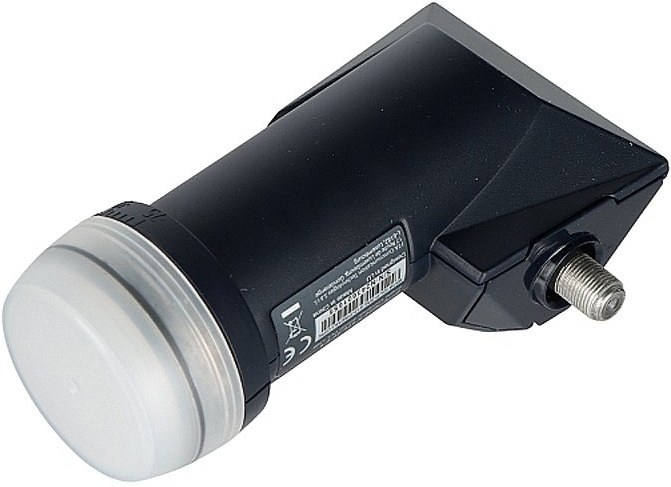

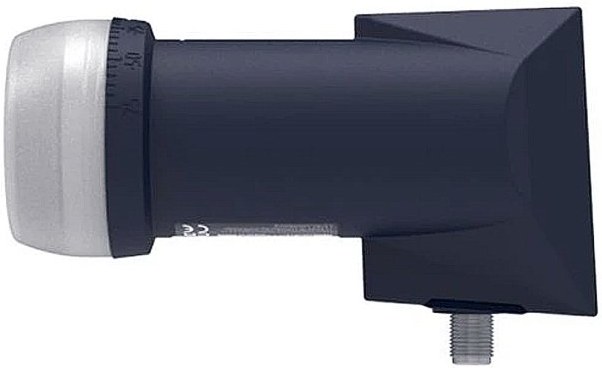

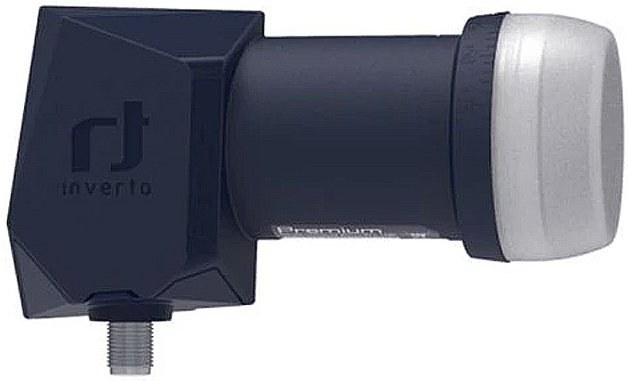

Inverto Premium Single Universal 40 mm PLL, LNB konvertor

Inverto Premium Single Universal 40 mm PLL

Hlavné výhody

• nízky fázový šum, kompatibilný s DVB-S2 (HD a UHD)
• veľmi nízke šumové číslo
• nízka spotreba energie
• vysoká izolácia krížovej polarizácie
• vysoká frekvenčná stabilita

Technické špecifikácie

Frekvenčný rozsah vstupu nízkeho pásma
10,7 GHz ~ 11,7 GHz

Frekvenčný rozsah výstupu nízkeho pásma
950 MHz ~ 1950 MHz

Frekvencia oscilátora nízkeho pásma (LO)
9,75 GHz

Frekvenčný rozsah vstupu vysokého pásma
11,7 GHz ~ 12,75 GHz

Frekvenčný rozsah výstupu vysokého pásma
1100 MHz ~ 2150 MHz

Frekvencia oscilátora vysokého pásma (LO)
10,6 GHz

Šumové číslo
0,2 dB typ. (max. 0,7 dB)

Teplotný drift LO
±2,0 MHz max.

Počiatočná presnosť LO
±500 kHz max.

Fázový šum LO @ 1 kHz
-70 dBc/Hz

Fázový šum LO @ 10 kHz
-80 dBc/Hz

Fázový šum LO @ 100 kHz
-90 dBc/Hz

Fázový šum LO @ 1 MHz
-100 dBc/Hz

Zisk konverzie
57 dB ~ 67 dB

Kolísanie zisku (v šírke pásma 26 MHz)
max. 1 dB (peak-to-peak)

Variácia zisku (v celom pásme)
max. 4 dB (peak-to-peak)

Potlačenie obrazu
min. 40 dB

Intermodulácia 3. rádu - ICP3
min. +10 dBm

Bod kompresie 1 dB (@ výstup)
min. 0 dBm

Izolácia krížovej polarizácie
min. 22 dB

Riadiaci signál Ca (V)
10,0 V ~ 14,0 V

Riadiaci signál Cb (H)
16,0 V ~ 20,0 V

Riadiaci signál Cc (prepínanie pásma)
22 kHz ± 4 kHz, 0,4 V – 0,8 V pp

Výstupný VSWR
max. 2,0 : 1

Úroveň rušivých signálov v pásme
max. -65 dBm

Spotreba prúdu
max. 100 mA (10 VDC ~ 20 VDC)

Prevádzková teplota
-30 °C ~ +60 °C

Výstupná impedancia
75 Ohm (typ F)

Typ konektora
Typ F (samica)

Hmotnosť
111 g

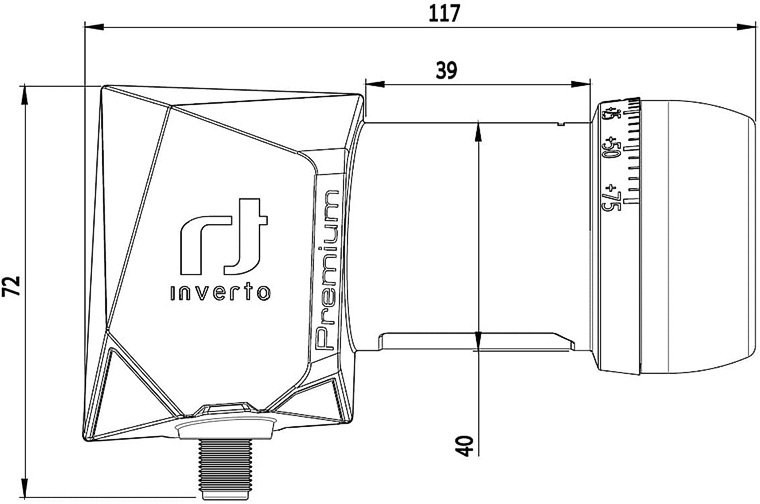

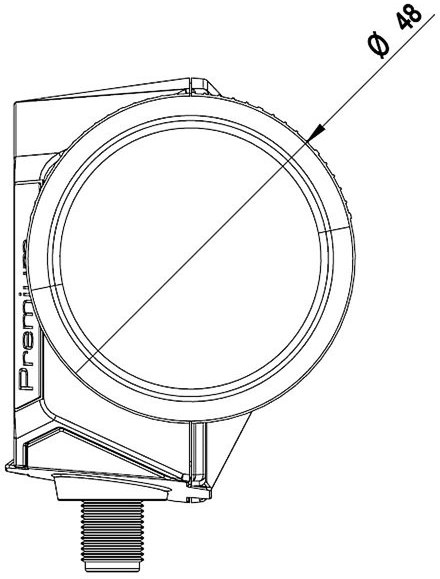

Rozmery
117 mm x 72 mm x priemer 48 mm
