Ako vybrať LAN kábel CAT5 – CAT8: UTP alebo FTP?

Každá moderná sieť – či už v domácnosti, kancelárii alebo priemyselnom prostredí – stojí na kvalitnej kabeláži. Mnoho používateľov však podceňuje, aký zásadný vplyv má typ použitého kábla, tienenie a kvalita zapojenia na rýchlosť, stabilitu a životnosť siete.

V nasledujúcich kapitolách si vysvetlíme, aké sú rozdiely medzi kategóriami káblov Cat5, Cat6, Cat7 a Cat8, aké konektory a zásuvky použiť, ako sa správne zapája Keystone modul aj RJ45 konektor, a ako celú inštaláciu otestovať, aby fungovala na 100 %.

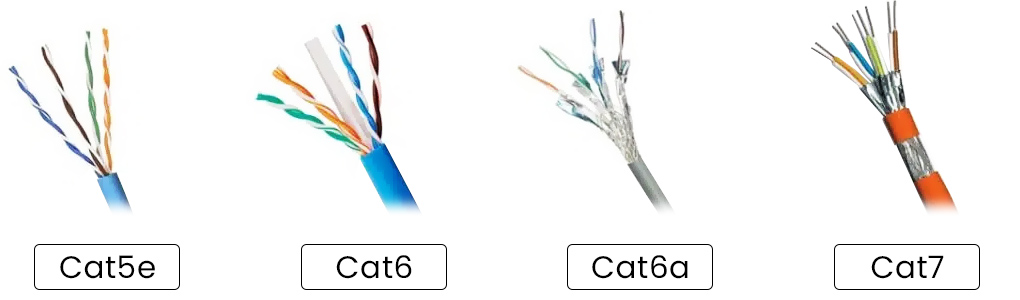

Prehľad kategórií sieťových káblov:

Každý „Cat“ (Category) kábel má špecifikovanú maximálnu rýchlosť, frekvenciu a dosah.

Čím vyššia kategória, tým:

• vyššia prenosová rýchlosť,
• väčšia odolnosť voči rušeniu,
• ale aj vyššia cena a náročnejšia inštalácia.



---

Tienené a netienené káble -
ako si vybrať správne riešenie

Tienenie chráni dátové páry pred elektromagnetickým rušením (EMI), ktoré môže spôsobovať stratu dát, zníženie rýchlosti alebo nestabilitu pripojenia.

Netienené káble (UTP – Unshielded Twisted Pair)

Netienené káble patria medzi najbežnejšie a najviac používané typy sieťových káblov, najmä v domácnostiach a menších kanceláriách. Ich konštrukcia je jednoduchšia – pozostávajú zo štyroch skrútených párov medených vodičov bez akejkoľvek dodatočnej kovovej ochrany. Skrútenie párov znižuje elektromagnetické rušenie, no v prostredí so silným elektrickým poľom (napr. pri vedení 230 V) môže dôjsť k miernemu zhoršeniu prenosu signálu. Výhodou UTP káblov je nižšia cena, jednoduchšia montáž a väčšia ohybnosť, čo uľahčuje ich inštaláciu v stenách alebo lištách. Sú ideálne pre bežné internetové pripojenie, Wi-Fi AP, smart TV alebo IP kamery s nižšími dátovými nárokmi.

Tienené káble (FTP, S/FTP, SF/UTP a iné varianty)

Tienené káble sú navrhnuté pre prostredia, kde je vyššia úroveň elektromagnetického rušenia (napr. priemyselné haly, kancelárie plné elektroniky alebo dátové centrá). Každý tienený kábel obsahuje okolo vodičov ochrannú kovovú fóliu alebo opletenie, ktoré funguje ako bariéra proti vonkajšiemu rušeniu. Existujú viaceré typy tienenia - FTP (foliované páry), S/FTP (samostatne tienené páry + opletenie) alebo SF/UTP (kombinácia fólie a opletenia okolo všetkých párov). Tienenie výrazne zlepšuje kvalitu signálu a znižuje chybovosť prenosu, najmä pri vyšších frekvenciách (Cat6a, Cat7, Cat8). Pri montáži je však potrebné tienenie správne uzemniť a používať tienené konektory (RJ45 STP alebo tienené keystone moduly), aby bol efekt tienenia úplný.

Rozdiel v montáži a údržbe

Pri montáži tienených káblov sa kladie dôraz na precízne ukončenie – tienenie sa musí dotýkať kovových častí konektora alebo modulu, čím sa zabezpečí vodivé prepojenie s uzemnením. V prípade netienených káblov tento krok odpadá, čo šetrí čas aj náklady. Na druhej strane, pri inštalácii v miestach s vysokým elektromagnetickým rušením (napr. v blízkosti silových káblov, trafostaníc alebo LED osvetlenia) môžu netienené káble trpieť stratou signálu, znížením rýchlosti alebo chybovými paketmi. Preto sa v profesionálnych inštaláciách odporúča aspoň FTP alebo S/FTP riešenie, ktoré zaručí stabilitu a dlhodobú spoľahlivosť siete.


Typ tienenia	Popis	Vhodné použitie
UTP (Unshielded)	Bez tienenia	Domáce prostredie s nízkym rušením
FTP (Foiled)	Fólia okolo všetkých párov	Kancelárie, priestory s elektroinštaláciou
S/FTP (Shielded Foiled Twisted Pair)	Každý pár + celková fólia	Firemné siete, priemysel
SF/UTP (Shielded Foiled / Unshielded Twisted Pairs)	Spoločná fólia + opletenie	Náročné prostredie, dátové centrá

---

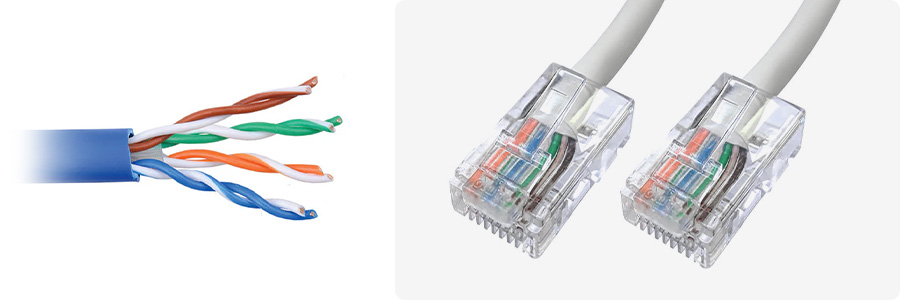

Cat5 a Cat5e

Cat5 je dnes už zastaraná kategória, ktorú nahradil vylepšený štandard Cat5e (Enhanced). Podporuje rýchlosť až 1 Gb/s a frekvenciu 100 MHz. Využíva sa najmä v domácnostiach a menších kanceláriách, kde postačuje bežné pripojenie k internetu.

Výhodou Cat5e je nízka cena a jednoduchá inštalácia, nevýhodou obmedzená rýchlosť a nižšia odolnosť voči elektromagnetickému rušeniu. Káble sa vyrábajú v UTP aj FTP verzii – tienenie odporúčame, ak sa kábel vedie blízko elektrických rozvodov.

Technické parametre:

Parameter	Cat5	Cat5e
Prenosová rýchlosť	do 100 Mb/s	do 1 Gb/s
Frekvencia	100 MHz	100 MHz
Maximálna dĺžka segmentu	100 m	100 m
Typ konektora	RJ45	RJ45
Tienenie	UTP / FTP	UTP / FTP

Využitie:

• Cat5: dnes už zastaraný štandard, používaný skôr v starších inštaláciách.
• Cat5e (Enhanced): bežný v domácnostiach, kanceláriách, malých firmách. Podporuje Gigabit Ethernet (1000BASE-T).

Tienenie:

• UTP (Unshielded Twisted Pair) - bez tienenia, vhodné pre krátke vzdialenosti.
• FTP (Foiled Twisted Pair) - fóliou tienený kábel pre prostredie s rušením.

Výhody:

• lacný, jednoduchý na inštaláciu,
• dostatočný pre bežné domáce použitie (internet, streaming, smart home).

Nevýhody:

• obmedzená priepustnosť (iba do 1 Gb/s),
• menej odolný voči rušeniu pri dlhších trasách.



---

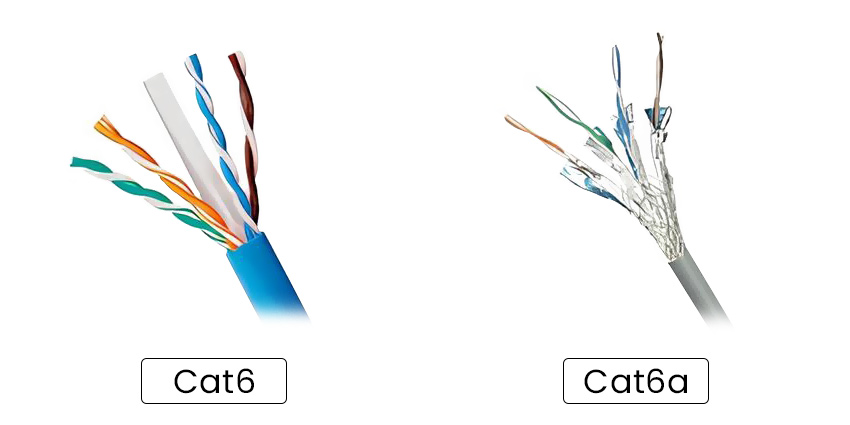

Cat6 a Cat6a

Kategória Cat6 je dnes najrozšírenejšia - dokáže prenášať dáta rýchlosťou 1 Gb/s (až 10 Gb/s do 55 m) pri frekvencii 250 MHz. Vylepšená verzia Cat6a zvládne 10 Gb/s až do 100 m vďaka frekvencii 500 MHz.
Káble Cat6 sú ideálne pre domáce rozvody, kancelárske siete a multimediálne systémy. Ich výhodou je spoľahlivý výkon, spätná kompatibilita a dlhá životnosť. Nevýhodou je mierne hrubší priemer a zložitejšie ukončenie.

Technické parametre:

Parameter	Cat6	Cat6a
Prenosová rýchlosť	do 1 Gb/s (10 Gb/s do 55 m)	do 10 Gb/s
Frekvencia	250 MHz	500 MHz
Maximálna dĺžka	100 m	100 m
Typ konektora	RJ45	RJ45
Tienenie	UTP, FTP, S/FTP	UTP, FTP, S/FTP



Využitie:

• Cat6: moderný štandard pre domácnosti a menšie podniky.
• Cat6a (augmented): vhodný pre dátové centrá, firemné siete s 10G Ethernetom.

Tienenie:

• UTP - bez tienenia, vhodné pre krátke úseky.
• FTP/SFTP - vhodné pre prostredie so silným elektromagnetickým rušením.

Výhody:

• Výrazne vyššia prenosová rýchlosť.
• Kompatibilita so staršími zariadeniami (spätná kompatibilita).

Nevýhody:

• Hrubší kábel → ťažšia manipulácia.
• Vyššia cena, najmä u tienených verzií.

---

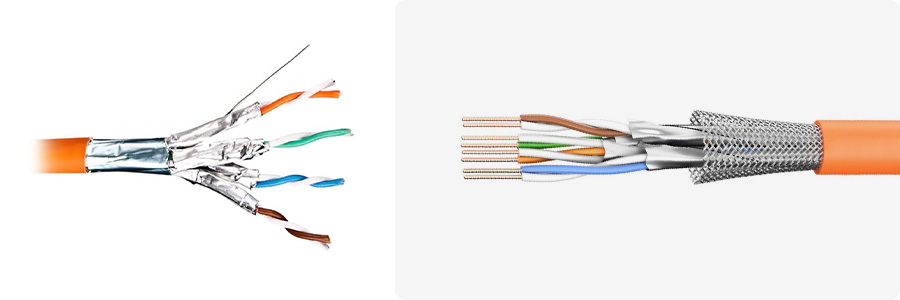

Cat7 a Cat7a

Cat7 prináša výrazne robustnejšiu konštrukciu – každý pár vodičov je samostatne tienený fóliou, a navyše má kábel celkové tienenie opletením. Frekvencia dosahuje 600 – 1000 MHz, čo umožňuje prenos až 10 – 40 Gb/s.
Tieto káble sa používajú najmä v dátových centrách, serverovniach a priemyselných prostrediach, kde je vyžadovaná extrémna spoľahlivosť.
Nevýhodou je vyššia cena a nekompatibilita niektorých konektorov (Cat7 často používa GG45 alebo TERA konektory).

Technické parametre:

Parameter	Cat7	Cat7a
Prenosová rýchlosť	do 10 Gb/s	do 40 Gb/s (na kratšie vzdialenosti)
Frekvencia	600 MHz	1000 MHz
Maximálna dĺžka	100 m	100 m
Typ konektora	GG45, TERA (spätná kompatibilita s RJ45)	GG45, TERA (spätná kompatibilita s RJ45)
Tienenie	len S/FTP (každý pár tienený + celkové tienenie)	len S/FTP (každý pár tienený + celkové tienenie)

Využitie:

• Cat7: profesionálne siete, dátové centrá, stabilný 10G Ethernet.
• Cat7a: náročné aplikácie, podpora až 25/40G Ethernet na kratšie vzdialenosti.

Tienenie:

• len S/FTP – každý pár tienený + celkové tienenie → najvyššia ochrana proti rušeniu.

Výhody:

• vysoká rýchlosť a frekvencia (600–1000 MHz),
• maximálna odolnosť voči rušeniu,
• spätná kompatibilita s RJ45 (cez adaptéry).

Nevýhody:

• hrubší a menej flexibilný kábel,
• vyššia cena,
• menej rozšírené konektory (GG45, TERA).



---

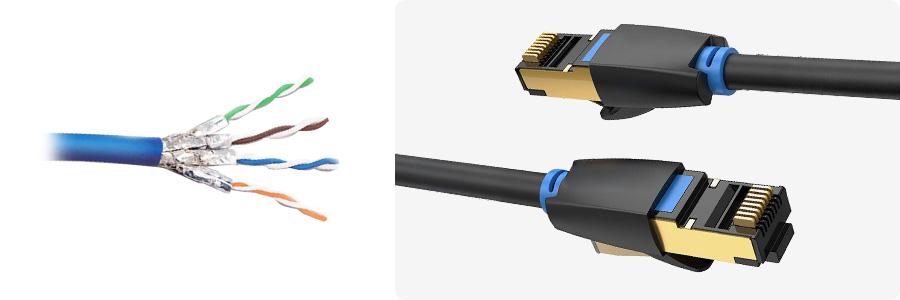

Cat8

Najnovšia kategória - Cat8 - prináša rýchlosti až 40 Gb/s pri frekvencii 2000 MHz. Je určená hlavne pre krátke prepoje (do 30 m) medzi sieťovými zariadeniami, napríklad v dátových centrách. Vždy je plne tienená (S/FTP) a používa kovové konektory RJ45 alebo GG45.
Pre bežného používateľa je Cat8 zbytočne výkonný a drahý, no vo firemnom prostredí poskytuje maximálnu rýchlosť a stabilitu.

Technické parametre:

Parameter	Cat8
Prenosová rýchlosť	do 25 - 40 Gb/s
Frekvencia	2000 MHz
Maximálna dĺžka	30 m
Typ konektora	RJ45 alebo GG45
Tienenie	S/FTP (vždy tienený)



Využitie:

• dátové centrá, servery, high-performance siete,
• krátke spojenia medzi sieťovými zariadeniami s vysokou priepustnosťou.

Výhody:

• extrémna priepustnosť a minimálne rušenie,
• ideálne pre 25G/40G Ethernet.

Nevýhody:

• kratší dosah (len do 30 m),
• vysoká cena, nadbytočné pre bežné použitie.



---

Konektory, Keystone moduly a sieťové komponenty

Kvalitná kabeláž nie je len o samotnom kábli - rovnako dôležité sú aj konektory, moduly a zakončovacie prvky, ktoré zabezpečujú spoľahlivý kontakt, tienenie a dlhodobú stabilitu prenosu. Nesprávne zvolený alebo zle nainštalovaný konektor môže znížiť výkon siete aj o desiatky percent, preto je dôležité poznať ich druhy a spôsoby použitia.

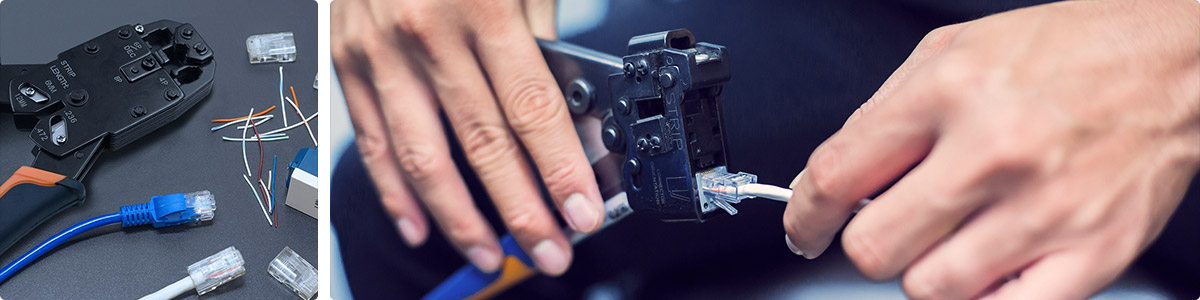

RJ45 konektor - najrozšírenejší štandard

RJ45 je najčastejšie používaný konektor v sieťových inštaláciách kategórií Cat5e, Cat6 a Cat6a.
Má osem kovových kontaktov, ktoré sa dotýkajú jednotlivých vodičov v kábli, a umožňuje rýchle a presné pripojenie k zariadeniam ako sú switche, routery, počítače, IP kamery či patch panely.

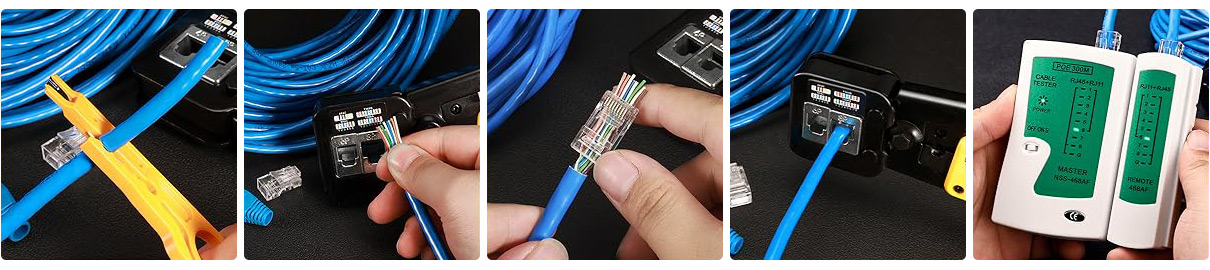

Ako sa zapája RJ45 konektor (T568B štandard):

1. odizolujte približne 2–3 cm vonkajšieho plášťa kábla,
2. rozpleťte vodiče a zoraďte ich podľa farebného poradia (oranžová, zelená, modrá, hnedá),
3. skráťte vodiče na rovnakú dĺžku a vložte ich do konektora,
4. zalisujte ich pomocou krimpovacích klieští,
5. overte správnosť zapojenia pomocou LAN testeru.

Potrebné nástroje: krimpovacie kliešte, odizolovač, tester siete, RJ45 konektor (STP alebo UTP podľa typu kábla).



---

Keystone moduly -
profesionálne zakončenie pre pevné rozvody

Keystone modul je malý konektorový prvok, ktorý sa vkladá do zásuviek, panelov alebo rozvodných boxov. Slúži na pevné a spoľahlivé zakončenie sieťových káblov v stenách alebo rozvádzačoch.
Sú dostupné v kategóriách Cat5e až Cat8, a v tienenom (STP) aj netienenom (UTP) vyhotovení.

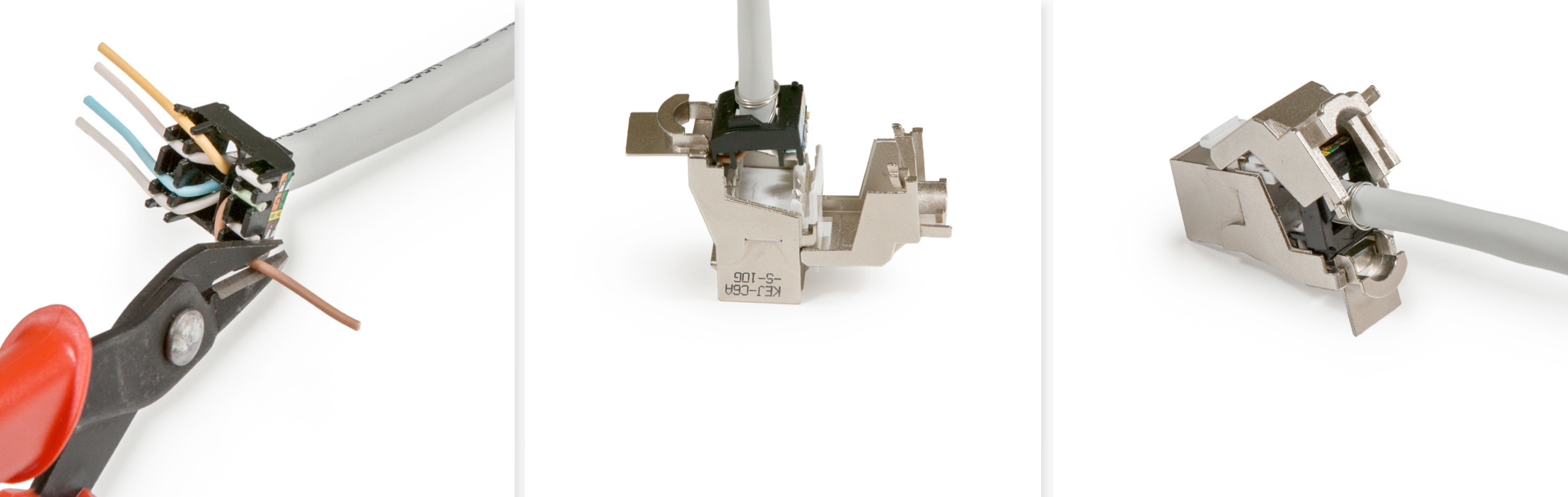

Zapojenie keystone modulu (T568B štandard):

1. odizolujte 4–5 cm kábla,
2. rozdeľte vodiče podľa farebného označenia priamo na module,
3. pomocou narážacieho nástroja (punch-down tool) zatlačte vodiče do kontaktov IDC,
4. pri tienených moduloch pripojte fóliu alebo opletenie k uzemňovaciemu bodu modulu,
5. zaklapnite ochranný kryt a vložte modul do rámika alebo patch panelu.

Výhody Keystone modulov:

• presné a pevné spojenie,
• možnosť výmeny bez nutnosti prerábať sieť,
• dostupné v Cat5e–Cat8,
• lepšia ochrana proti rušeniu,
• profesionálny vzhľad a jednoduchá údržba.

Použitie:

Keystone moduly sa montujú do zásuviek, patch panelov alebo stĺpikov v kanceláriách, domácnostiach aj serverovniach.
Sú ideálne pre štruktúrované kabeláže, kde sa vyžaduje dlhodobá stabilita, servisovateľnosť a možnosť modernizácie siete bez rozsiahlych zásahov.



---

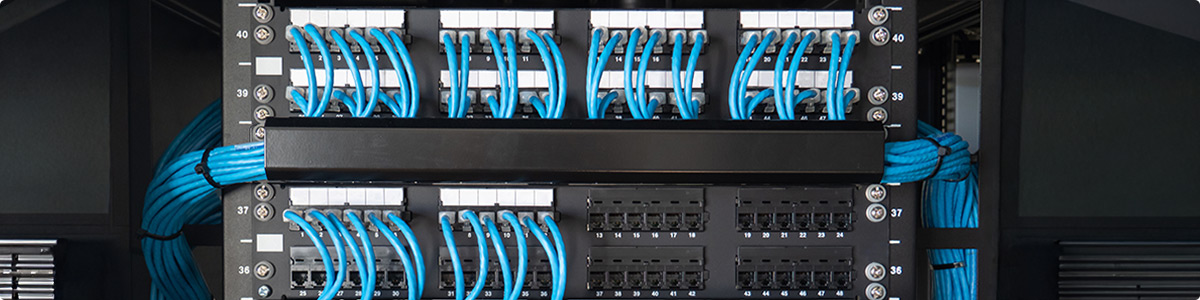

Patch panely - srdce každej kabeláže

Patch panel je centrálny bod, kde sa zbiehajú všetky sieťové káble z jednotlivých miestností. Každý kábel je zakončený v keystone module alebo IDC konektore na zadnej strane panelu a na prednej strane sa pripája pomocou patch káblov k switchu alebo routeru.

Patch panely umožňujú prehľadné, profesionálne a servisovateľné riešenie sieťovej infraštruktúry.

Výhody patch panelov:

• jednoduché riadenie a údržba siete,
• možnosť rýchlej rekonfigurácie,
• organizácia káblov v racku,
• profesionálny vzhľad.

Typy patch panelov:

• UTP / FTP / SFTP – podľa typu tienenia,
• CAT5e - CAT8 – podľa kategórie,
• pevné alebo modulárne – s integrovanými alebo vymeniteľnými keystone modulmi.



---

Nástroje potrebné na montáž a testovanie

Každý profesionálny montér by mal mať základnú sadu nástrojov pre správne zakončenie a kontrolu siete:

• krimpovacie kliešte – na RJ45 konektory,
• narážací (punch-down) nástroj – na keystone moduly a patch panely,
• odizolovač kábla – pre presné odstránenie plášťa bez poškodenia vodičov,
• LAN tester / certifikačný tester – na kontrolu zapojenia, rýchlosti a rušenia,
• značkovače káblov a sťahovacie pásky – pre organizáciu kabeláže.

Ďalšie dôležité komponenty v sieťových inštaláciách

• Zásuvky RJ45 - steny, lišty, podlahové boxy.
• Patch káble - flexibilné prepojovacie káble medzi zásuvkou a zariadením.
• Rozvodné boxy / Rack skrine - ochrana, chladenie a organizácia sieťových prvkov.
• Uzemňovacie prvky - pri tienených systémoch sú nevyhnutné pre funkčnosť tienenia.

Ak hľadáte rýchlu, spoľahlivú a estetickú sieť, kombinácia Cat6a FTP kábla + tienené keystone moduly + patch panel predstavuje ideálne riešenie pre väčšinu moderných inštalácií.
Pre domáce použitie postačí UTP Cat6 s RJ45 konektormi, ktoré zvládnu gigabitový internet bez problémov.
Pri firemných alebo priemyselných projektoch je však tienenie a profesionálne ukončenie v keystone moduloch kľúčové - zaručí dlhú životnosť, bezchybný prenos a prípravu na budúce technológie (10G, PoE++ atď.).



---

PoE technológia - energia a dáta v jednom kábli

PoE (Power over Ethernet) je technológia, ktorá umožňuje prenášať dáta aj elektrickú energiu prostredníctvom jedného sieťového kábla - najčastejšie typu Cat5e, Cat6 alebo Cat6a.
Vďaka tomu môžete napájať zariadenia, ako sú IP kamery, Wi-Fi access pointy, VoIP telefóny, senzory, LED osvetlenie či malé sieťové prvky, bez potreby samostatného napájacieho kábla.

PoE tak znižuje náklady na inštaláciu, zjednodušuje kabeláž a zvyšuje spoľahlivosť systému, pretože všetko ide cez jednu infraštruktúru.



Štandardy PoE - koľko energie dokáže kábel preniesť

Štandard	Označenie	Výkon na port	Napätie	Typické použitie
PoE	IEEE 802.3af	do 15,4 W	44-57 V	IP kamery, VoIP telefóny
PoE+	IEEE 802.3at	do 30 W	50-57 V	Wi-Fi AP, PTZ kamery
PoE++	IEEE 802.3bt (Typ 3)	do 60 W	50-57 V	high-power AP, LED panely
UPOE / PoE++ Typ 4	Cisco / IEEE 802.3bt	až 90-100 W	50-57 V	dotykové panely, mini-servery


Nie každý ethernetový kábel je vhodný pre PoE. Počas prenosu energie vzniká v vodičoch tepelná záťaž, ktorá môže ovplyvniť kvalitu dátového signálu alebo dokonca poškodiť lacné káble. Preto sa pre PoE inštalácie odporúčajú káble s čistou medenou žilou (solid copper) a dostatočným prierezom vodičov (AWG 23 – AWG 24).
Tienené verzie (FTP, S/FTP) navyše poskytujú ochranu pred rušením a znižujú tepelné straty.

Odporúčané typy káblov pre PoE:

• Cat5e UTP - pre bežné IP kamery a telefóny (PoE do 15 W),
• Cat6 FTP - pre Wi-Fi AP a silnejšie kamery (PoE+),
• Cat6a S/FTP alebo Cat7 - pre PoE++ a zariadenia s vysokým odberom energie (až 90 W),
• Technická rada:
  vyhnite sa CCA (Copper Clad Aluminum) káblom - majú hliníkové jadro s medeným povrchom, ktoré zvyšuje odpor a prehrieva sa pri dlhodobom PoE zaťažení.(H)

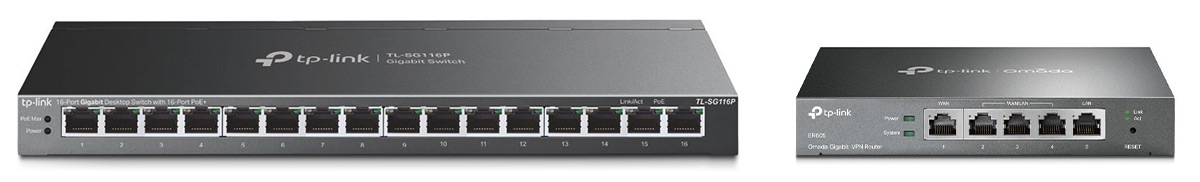

PoE Switch

PoE switch kombinuje funkciu klasického sieťového prepínača so vstavaným napájacím zdrojom. Každý port dodáva nielen dátové pripojenie, ale aj elektrickú energiu podľa PoE štandardu. Takýto switch dokáže napájať viacero zariadení naraz a zároveň znižuje potrebu samostatných adaptérov.


Výhody PoE switchov:

• jednoduchá inštalácia (jeden kábel pre dáta aj napájanie),
• centrálne napájanie všetkých zariadení,
• podpora vzdialeného riadenia a monitoringu (pri smart switchoch),
• menej káblov, vyššia spoľahlivosť.

 Typy PoE switchov:

• ne-riadené (unmanaged) – jednoduché plug & play riešenie,
• riadené (managed) – umožňujú konfiguráciu VLAN, QoS, PoE limitov a monitoring,
• rackové (19") – pre dátové centrá a firemné servery,
• desktopové / mini – pre domácnosti a malé siete.

PoE rozbočovač (PoE splitter)

PoE rozbočovač umožňuje oddeliť napájanie a dáta na konci linky. Používa sa v prípadoch, keď cieľové zariadenie nepodporuje PoE napájanie, no chcete využiť len jeden kábel.

Rozbočovač prijme signál z PoE linky, rozdelí ho na:

• 2DC konektor (napájanie)
• RJ45 konektor (dáta)

PoE injektor (napájací adaptér)

Ak váš switch alebo router nepodporuje PoE, môžete použiť PoE injektor - zariadenie, ktoré vkladá napájanie do siete. Na vstupe prijíma dáta z routera a na výstupe poskytuje dáta + napájanie cez jeden PoE port. Ideálne pre doplnenie PoE funkcie do existujúcej infraštruktúry bez výmeny switcha.


PoE routery - inteligentné riešenie pre moderné siete

PoE routery sú zariadenia, ktoré integrujú sieťové riadenie aj PoE napájanie. Umožňujú priamo napájať zariadenia ako kamery, AP alebo senzory bez nutnosti ďalších komponentov. Sú ideálne pre menšie podniky, rodinné domy alebo inteligentné inštalácie, kde je potrebné udržať poriadok a jednoduchosť zapojenia.


Výhody PoE routerov:

• centrálne napájanie a riadenie siete,
• úspora priestoru a energie,
• bezpečné napájanie podľa IEEE štandardov,
• kompatibilita s rôznymi zariadeniami PoE.



---

Zhrnutie pre zákazníkov:

Použitie	Odporúčaný kábel	Odporúčaný prvok	Štandard PoE
Domáce IP kamery, VoIP	Cat5e UTP	PoE injektor / splitter	PoE (15 W)
Kancelárske Wi-Fi AP	Cat6 FTP	PoE switch 8-port	PoE+ (30 W)
Firemné kamery, senzor	Cat6a FTP	Riadený PoE switch 16–24 port	PoE++ (60 W)
Priemyselné aplikácie, LED	Cat7 S/FTP	PoE++ router / switch	PoE++ (90 W)
Dátové centrá, 25-40 GB/s, krátke vzdialenosti	Cat8 S/FTP	High-performance PoE++ switch, 40G switch	PoE++ (90 W)

Odborný tip:

• Pri návrhu PoE siete vždy počítajte so záťažou do 80 % celkového výkonu switcha - zabezpečíte tým stabilné napájanie aj pri maximálnom dátovom prenose.
• Budovanie spoľahlivej siete nie je len o kábloch a konektoroch - je to o správnom návrhu, kompatibilite a dôslednom výbere komponentov.
• Každé prostredie je iné, a preto to, čo funguje v domácnosti, nemusí byť ideálne vo firme či sklade.
• Ak si nie ste istí, aký kábel, konektor, keystone alebo PoE riešenie je pre vás to pravé, nechajte to na nás.
