Kemo M188, modul kontroly stavu batérie 12V

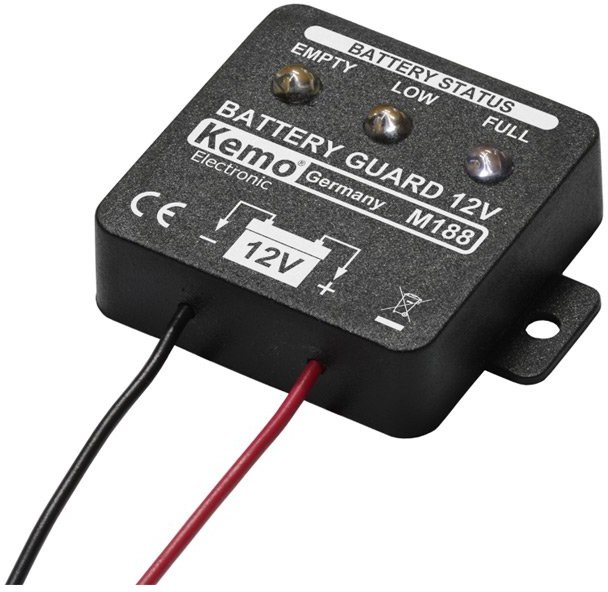

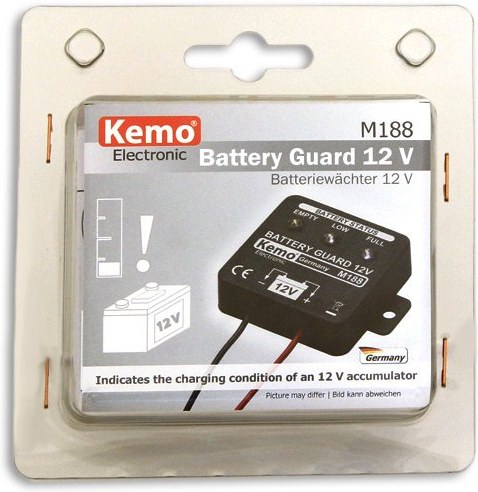

Kemo M188

Modul kontroly stavu batérie, kombináciou rozsvietenia troch LED diod rôznej farby signalizuje nabitie 12V batérie v piatich úrovniach. Indikuje dobíjanie batérie počas prevádzky 12V batérie tromi LED: “Empty”, “Low”, “Full”. Takto je jednoduché mať stav akumulátora pod kontrolou a predísť úplnému vybitiu akumulátora. Tiež je možné sledovať, či je batéria v poriadku a či je dobíjaná dostatočným napätím (ak je modul pripojený aj počas dobíjania batérie). Využitie pre vozidlá, pracovné stroje, zariadenia na pohon batériou. Modul je potrebné zapojiť tak, aby počas kľudu zariadenia/vozidla nebol priamo pripojený na batériu, ale cez vypínač, zapaľovanie, alebo poistkovú skriňu.

Technické parametre

Prevádzkové napätie: 10,4-15,5 V/DC
Prúdový odber: priemerne menej ako 4,9mA
Indikácia stavu: 3 LED diody,
ZELENÁ              - nabitá
ŽLTÁ                   - nízke napätie
ČERVENÁ          - vybitá
Merací rozsah:
ČERVENÁ           - menej ako 10,4V
ČERVENÁ/ŽLTÁ - 10,5 až 10,8V
ŽLTÁ                   - 11,9 až 12,2 V
ŽLTÁ/ZELENÁ    - 12,3 až 12,6V
ZELENÁ              - viac ako 12,7V
Rozmery: 40 x 40 x 13 mm (bez upínacích plôch)
