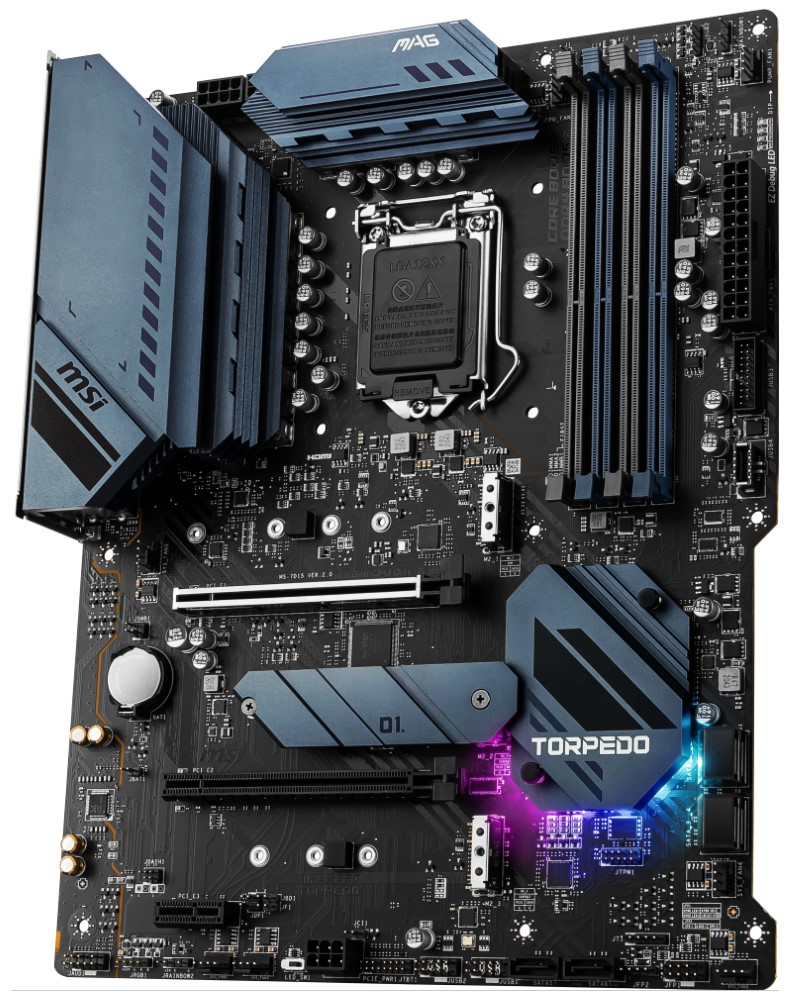

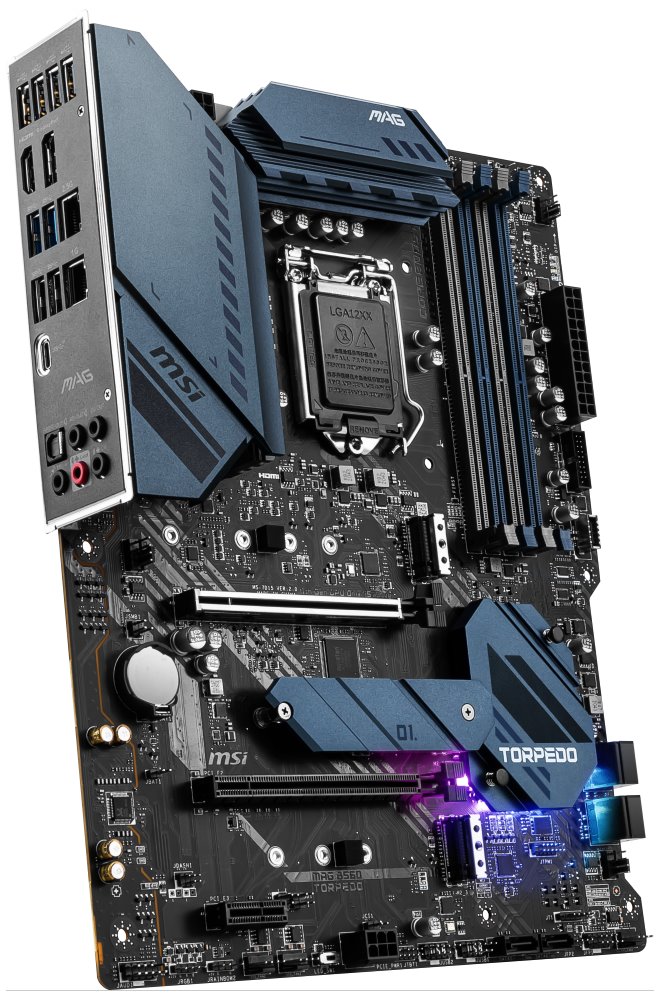

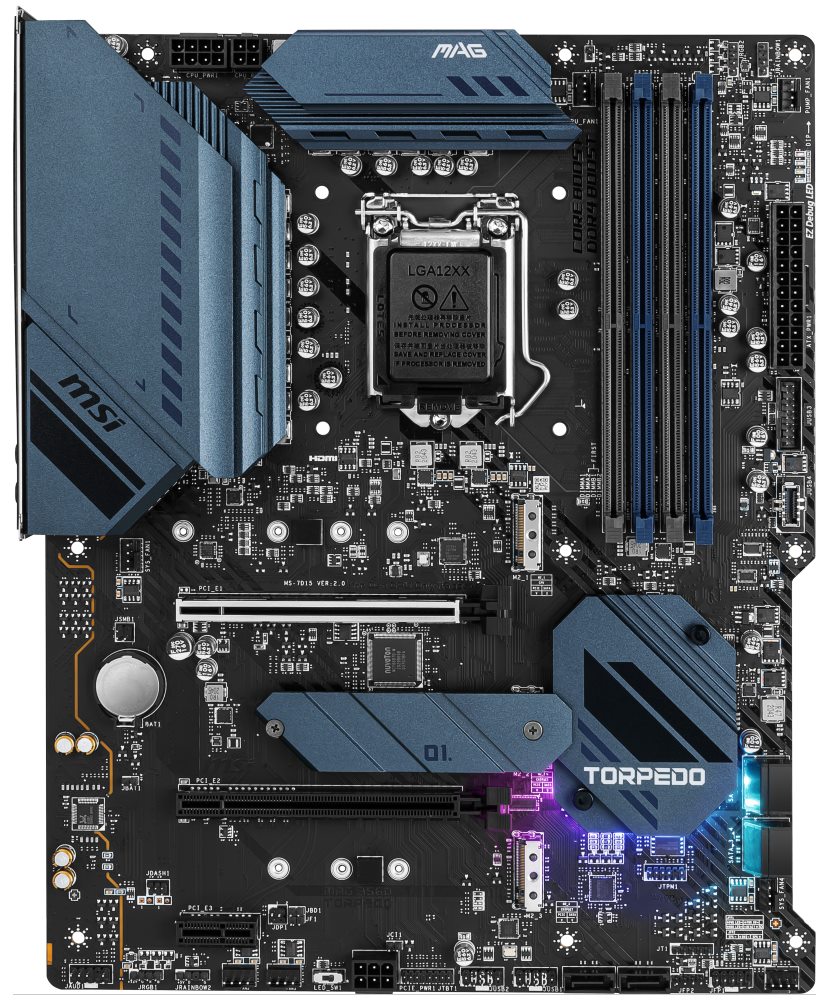

MSI MAG B560 TORPEDO

MSI MAG B560 TORPEDO

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 10. a 11. generace Intel Core/ Pentium/ Celeron (patice LGA1200)

Čipová sada
Intel B560

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5066 (OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4533 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200 (OC)/ 3000 (OC)/ 2933 (JEDEC)/ 2666 (JEDEC)/ 2400 (JEDEC)/ 2133 (JEDEC)
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)

Sloty
Intel CPU
1x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje PCIe 3.0
Intel B560 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot

Grafika
1x HDMI port, podporující HDR a max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Multi-GPU
Podpora 2-Way AMD CrossFire technologie

Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/2210 (PCIe 4.0 x4 režim)
CPU Intel 10. gen. nepodporuje PCIe 4.0
Intel B560 čipová sada
6x SATA 6Gb/s port
1x M.2 slot, M key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 a SATA režim)
1x M.2 slot, M key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4)
Podpora Intel Optane Memory technologie
CPU Intel Core podporuje Intel Smart Response technologii

USB
Intel B560 čipová sada
1x USB 3.2 Gen2x2 typ C port na zadním panelu
1x USB 3.2 Gen2 typ C port dostupný přes interní USB konektor
6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
4x USB 2.0 port na zadním panelu
GL850G USB hub
4x USB 2.0 port dostupný přes interní USB konektory

Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
Podpora S/PDIF výstupu

LAN
1x Realtek RTL8125B 2,5Gigabit LAN řadič
1x Intel I219V Gigabit LAN řadič

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x 4-pin ATX 12V napájecí konektor
6x SATA 6Gb/s konektor
3x M.2 slot, M Key
1x USB 3.2 Gen2 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor ventilátoru pumpy vodního chlazení
5x 4-pin konektor systémového ventilátoru
1x audio konektor předního panelu
2x konektor systémového panelu
1x konektor detekce otevření skříně
1x TBT konektor (podporuje RTD3)
1x propojka Clear CMOS
1x TPM konektor
1x konektor Tuning ovladače

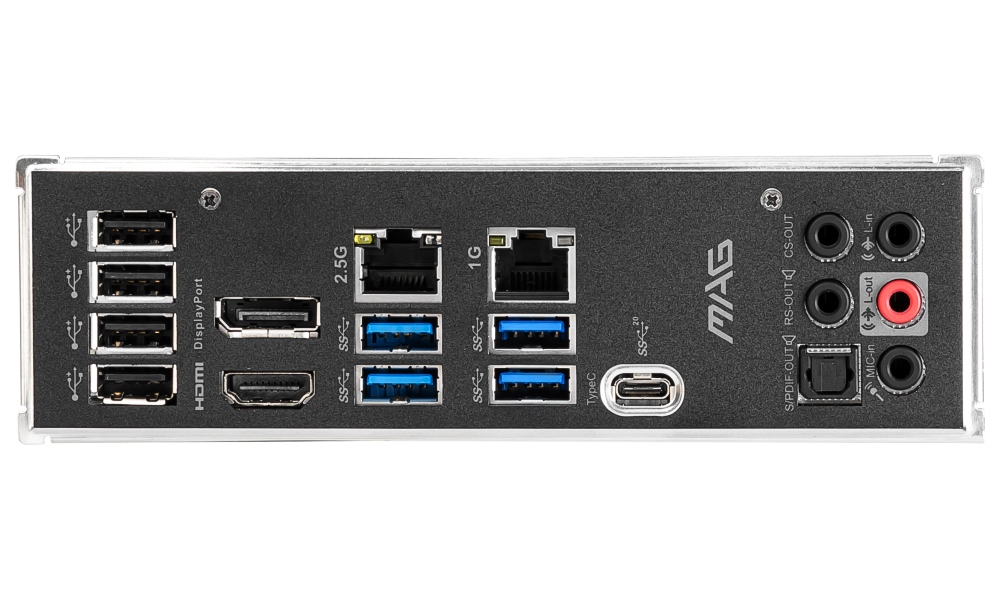

Porty na zadním panelu
1x HDMI
1x DisplayPort
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
2x RJ-45
1x USB 3.2 Gen2x2 (USB 3.2) typ C
5x audio jack
1x optický S/PDIF výstup

Rozměry
30,5 x 24,4 cm
ATX formát
