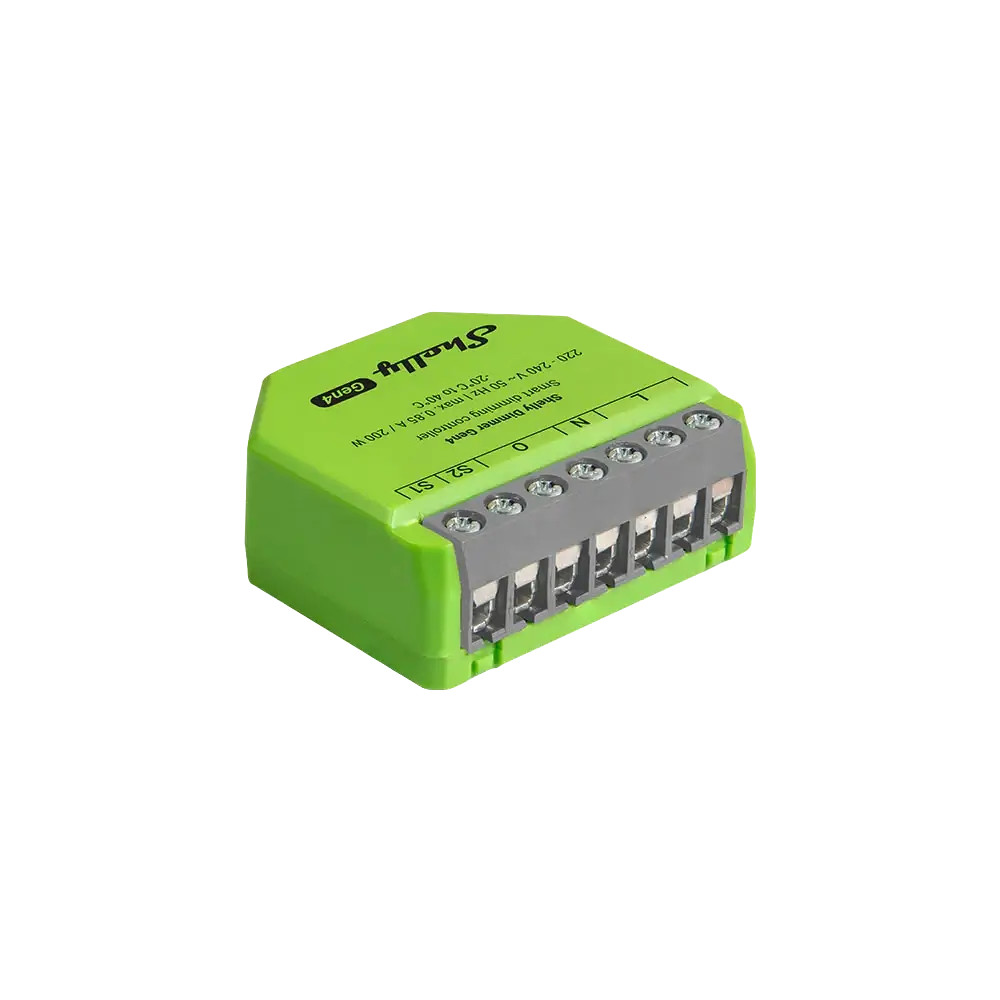

Shelly Dimmer Gen4 - stmievací modul bez potreby neutrálneho vodiča (WiFi, Bluetooth, Zigbee, Matter)

Shelly Dimmer Gen4 - stmievací modul bez potreby neutrálneho vodiča (WiFi

Moderný modulový stmievač do steny

Shelly Dimmer Gen4 urobí z bežného svetelného okruhu plnohodnotné smart osvetlenie. Vďaka novej generácii čipu Shelly, podpore viacerých komunikačných protokolov a prevádzke aj bez nulového vodiča je ideálny do rekonštrukcií bytov, domov aj komerčných priestorov.
Tento stmievací modul sa montuje priamo za existujúci vypínač, podporuje širokú škálu stmievateľných zdrojov a komunikuje cez Wi-Fi, Bluetooth, Zigbee aj Matter.
Umožňujejednoduché lokálne ovládanie, ale aj pokročilé automatizácie cez obľúbené platformy inteligentnej domácnosti a hlasových asistentov.

Hlavné výhody a funkcie:

Funguje s nulovým vodičom aj bez neho; pri záťaži < 20 W v bez-nulovom zapojení je potrebný Shelly Bypass
Multi-protokol: Wi-Fi, Bluetooth, Zigbee a plná Matter certifikácia
Podporované zdroje: stmievateľné LED do 150 W, žiarovky a halogény do 200 W, železné transformátory do 200 VA, stmievateľné elektronické transformátory do 200 W
Stmievanie typu trailing edge pre plynulé a stabilné riadenie jasu
Jemné nastavenie min./max. jasu, rýchlosti stmievania tlačidlom a doby prechodu pri zapnutí/vypnutí
Plné ovládanie cez aplikáciu Shelly Smart Control, webové rozhranie, HTTP API, MQTT a scény
Integrácia do ekosystémov: Matter, Home Assistant, Amazon Alexa, Google Home, Apple HomeKit, Samsung SmartThings
Podpora KNXnet/IP pre profesionálne inštalácie a inteligentné budovy
Spolupráca s existujúcimi vypínačmi a tlačidlami bez potreby ich výmeny

Automatizácia a komfort osvetlenia

Možnosť nastaviť až 20 časových plánov pre denný aj týždenný režim
Prepájanie s východom a západom slnka pre prirodzene adaptívne osvetlenie
Tvorba scén – napr. prepojenie so snímačom pohybu, dverovým kontaktom alebo inými Shelly modulmi
Nočný režim s obmedzeným jasom pre spálne, chodby či detské izby
Vzdialený prístup cez cloud Shelly alebo lokálne ovládanie pre inštalácie bez internetu

Technická špecifikácia Shelly Dimmer Gen4:

Fyzické parametre
Montáž: do elektroinštalačnej krabice, za vypínač
Rozmery (V x Š x H): 38,5 x 43,5 x 17 mm, Hmotnosť: 24,3 g
Max. uťahovací moment svoriek: 0,4 Nm / 3,5 lbf·in
Prierez vodiča: 0,2–2,5 mm2 / 24–14 AWG (plné, lankové, dutinky)
Dĺžka odizolovania: 5–6 mm (0,20–0,24 in)
Materiál krytu: plast, zelený (lime) s čiernou potlačou a sivými svorkami
Prostredie
Pracovná teplota: -20 °C až 40 °C (-5 °F až 105 °F)
Relatívna vlhkosť: 30–70 % RH bez kondenzácie
Max. nadmorská výška: 2000 m / 6562 ft
Elektrické údaje
Napájanie: 220–240 V~ 50 Hz, vlastná spotreba: < 1,5 W
Nulový vodič: nie je povinný (podpora zapojenia s aj bez N)
Min. záťaž bez nulového vodiča a bez Bypassu:20 W
Typ stmievania: trailing edge
Max. výstupný výkon: 200 W
Max. výstupný prúd: 0,85 A
Odporúčaná vonkajšia ochrana: istič 16 A, charakteristika B/C, 6 kA, trieda obmedzenia energie 3

Ďalšie parametre:

Meranie a ochrany
Rozsah voltmetra (AC): 180–280 V, presnosť ±5 % (pri zapojení s N)
Rozsah ampérmetra (AC): 0–3 A, presnosť ±5 % (pri zapojení s N)
Integrovaný teplotný senzor pre ochranu a diagnostiku
Presné meranie energie a parametrov obvodu iba pri použití nulového vodiča
Bezdrôtová komunikácia
Wi-Fi: 802.11 b/g/n/ax, pásmo 2,4 GHz (2401–2483 MHz), výkon < 20 dBm
Dosah Wi-Fi: do 30 m v interiéri / 50 m v exteriéri (podľa podmienok)
Bluetooth 5.0: 2400–2483,5 MHz, výkon < 4 dBm, dosah do 10 m vnútri / 30 m vonku
Zigbee: 802.15.4, 2400–2483,5 MHz, výkon < 20 dBm
Zigbee repeater – funguje ako zosilňovač signálu v mesh sieti
Procesor a firmware
Procesor: ESP-Shelly-C68F + STM32 G051
Frekvencia: 40 MHz
Flash pamäť: 8 MB
Podpora až 20 časových plánov a 20 webhooks (do 5 URL na akciu)
Možnosť skriptovania pre vlastnú logiku a pokročilé scény
MQTT pre priame prepojenie s riadiacimi systémami inteligentnej domácnosti
