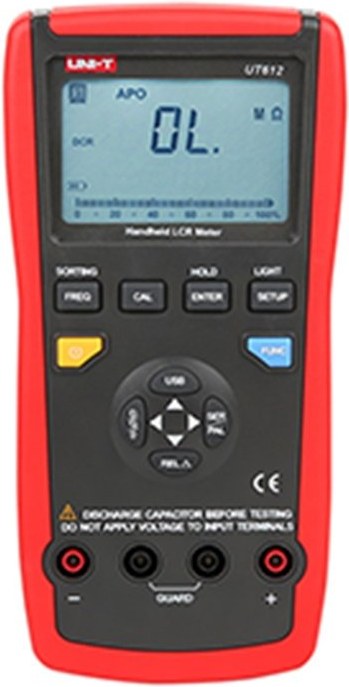

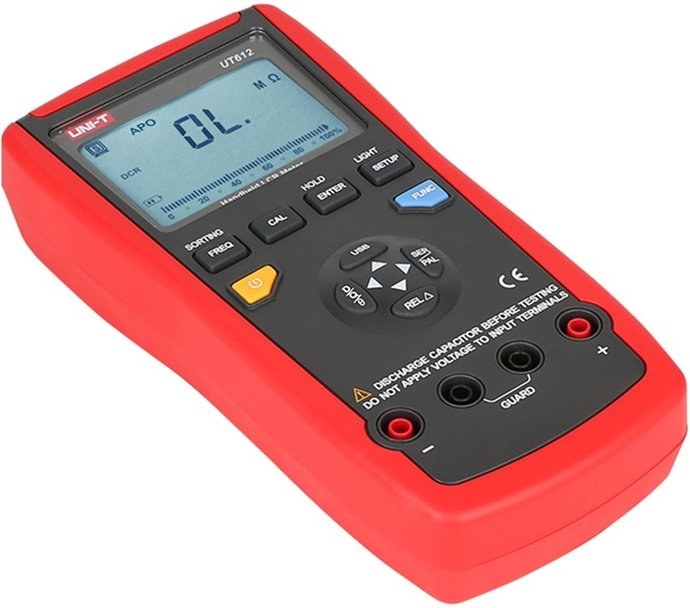

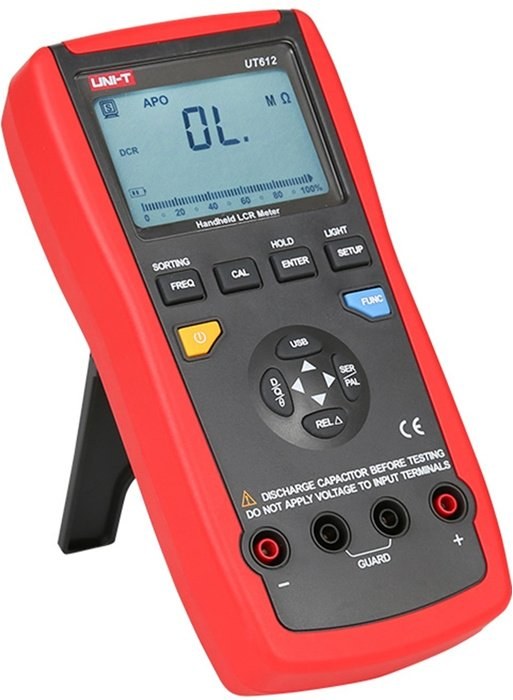

Uni-T UT612, merač LCR

Uni-T UT612

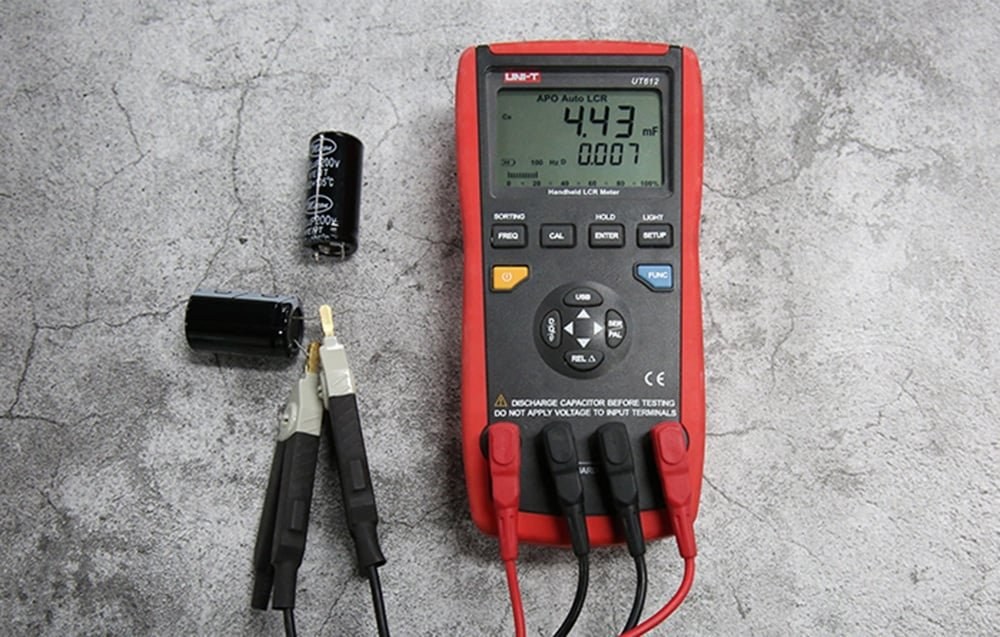

LCR meter Uni-T UT612 je pokročilý merací prístroj určený na presné meranie indukčnosti, kapacity a odporu v širokom rozsahu – od 20 µH do 2000 H, od 200 pF do 20 mF a od 20 ? do 200 M?. Zariadenie pracuje na piatich testovacích frekvenciách (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz) a ponúka sériový a paralelný režim merania a podporu parametrov, ako sú L, C, R, DCR, Q, D, ? a ESR. Vďaka vysokej presnosti, automatickému rozpoznávaniu LCR komponentov a USB rozhraniu schopnému uložiť až 60 000 výsledkov je UT612 ideálny na použitie na výrobných linkách, pri kontrole komponentov a pri opravách elektroniky.

Rozsiahle meracie funkcie
Meradlo ponúka nielen základné LCR merania, ale aj pokročilejšie možnosti, ako je meranie kvalitatívneho faktora, strát alebo fázového uhla. Funkcia porovnania a meranie odchýlky pomáhajú rýchlo posúdiť, či daná súčiastka spadá do špecifikovaných tolerancií, čo urýchľuje kontrolu kvality a diagnostiku. Vďaka rozhraniu USB je možné meradlo pripojiť k počítaču a uložiť až 60 000 výsledkov merania. Toto riešenie je obzvlášť užitočné tam, kde je dôležitá dlhodobá dokumentácia a analýza údajov. Funkcia automatického vypnutia pomáha šetriť výdrž batérie a indikátor nízkeho stavu batérie (?6,8 V) zabraňuje neočakávaným prerušeniam. Zariadenie môže byť napájané buď 9V batériou, alebo cez USB, čo ponúka väčšiu flexibilitu. Súprava obsahuje okrem iného SMD sondu, USB kábel a softvér, takže meradlo je pripravené na použitie hneď po vybalení.

Technické parametre

Model    UT612
Indukčnosť    20 µH ~ 2000 H (±0,5 % + 5)
Kapacita    200 pF ~ 20 mF (±0,5 % + 5)
Odpor    20 ? ~ 200 M? (±0,3 % + 5)
Podporované parametre    L, C, R, DCR, Q, D, ?, ESR
Testovacie frekvencie    100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Testovacie napätie    0,6 Vrms
Displej    LCD (40 × 63 mm)
Počet meraní    20 000
Počet meraní D/Q    2 000
Rozlíšenie D/Q    0,001
Napájanie    9 V batéria (6F22) alebo napájanie cez USB
Rozmery    96 × 193 × 47 mm
Hmotnosť    374 g

Obsah balenia
Batéria
SMD sonda
USB kábel
Multifunkčná zásuvka
Návod na použitie
