Uni-T UT683KIT, digitálny vyhľadávač káblov

Uni-T UT683KIT

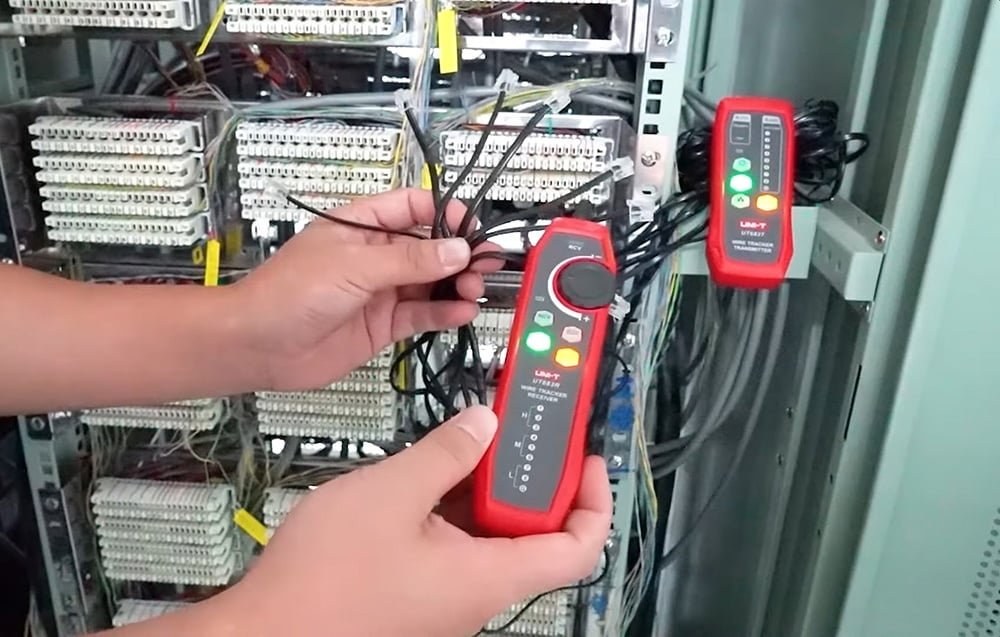

Digitálny lokalizátor káblov UNI-T UT683KIT je spoľahlivý diagnostický nástroj, ktorý kombinuje funkcie vysielača a prijímača a umožňuje rýchle a presné sledovanie káblových trás v nízkonapäťových inštaláciách. Je navrhnutý na použitie v náročných podmienkach, ponúka vysokú odolnosť voči šumu a automatickú detekciu porúch, ako sú skraty, prerušenia alebo nesprávna polarita. Je to profesionálne riešenie, ktoré výrazne urýchľuje a uľahčuje prácu inštalatérov, servisných technikov a elektrikárov.

Presná diagnostika vodičov a porúch

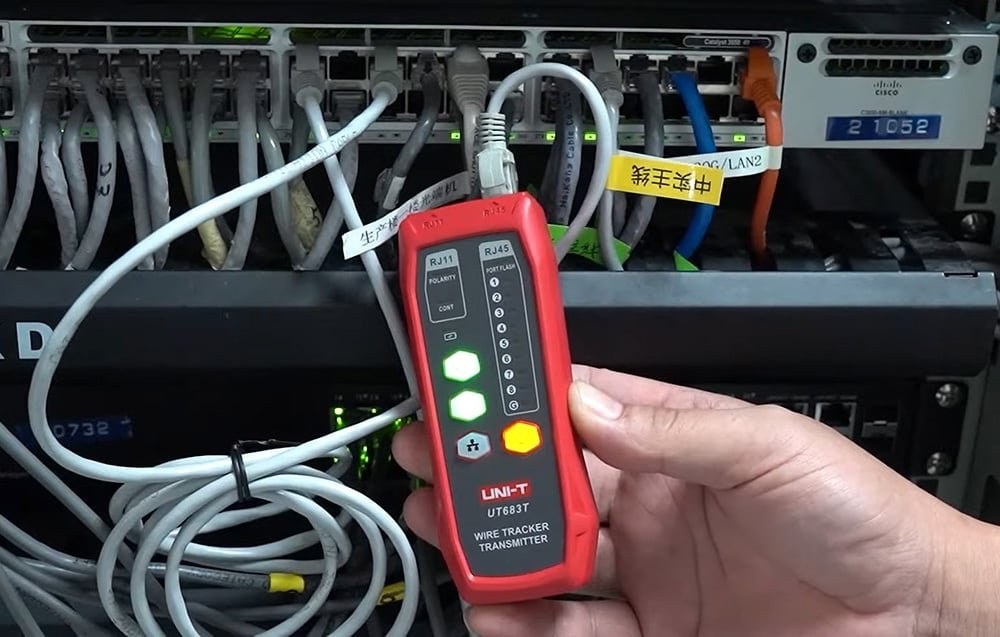

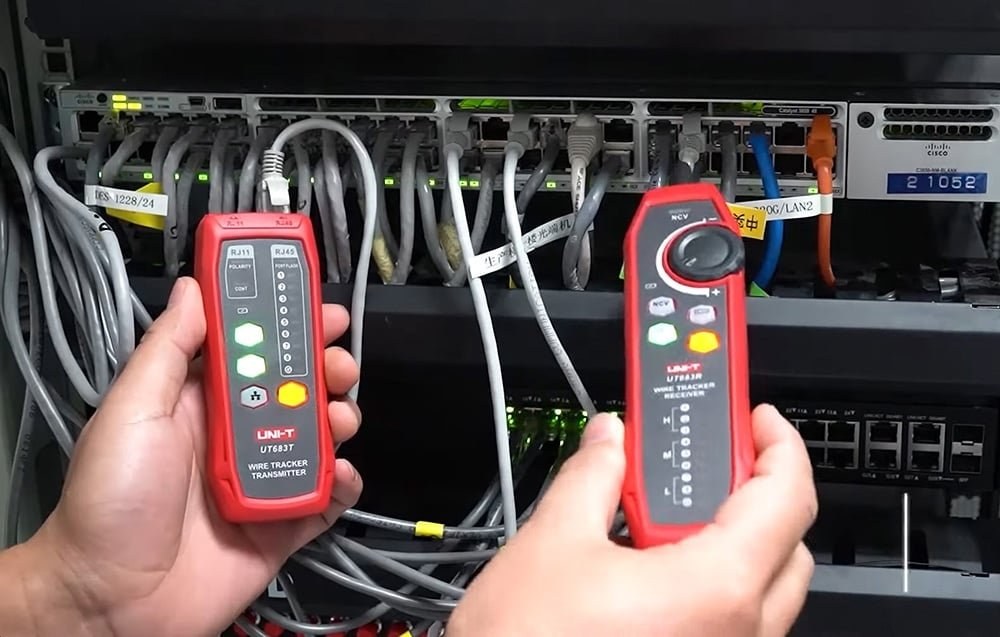

Súprava UT683KIT dokáže rýchlo lokalizovať vodič vo zväzku a presne určiť miesto poruchy - dokonca aj pri dĺžke kábla viac ako 3 000 metrov (v prípade RJ11). Umožňuje tiež kontrolu spojitosti kábla a testovanie na skrat alebo prerušenie (do 10 k?), ako aj identifikáciu polarity. Funkcia osvetlenia portov ďalej uľahčuje overenie správnosti pripojenia.

Bezpečná prevádzka s nízkonapäťovými inštaláciami
Súprava UT683KIT je navrhnutá na prácu s inštaláciami s napätím do 60 V DC. Okrem toho je prijímač vybavený funkciou NCV (bezkontaktná detekcia napätia), ktorá zvyšuje bezpečnosť používania. Praktický 3,5 mm konektor pre slúchadlá umožňuje pohodlné počúvanie signálu v sťažených podmienkach a indikátor nízkej spotreby vás informuje o potrebe dobitia.


Ergonómia a výkon v kompaktných rozmeroch

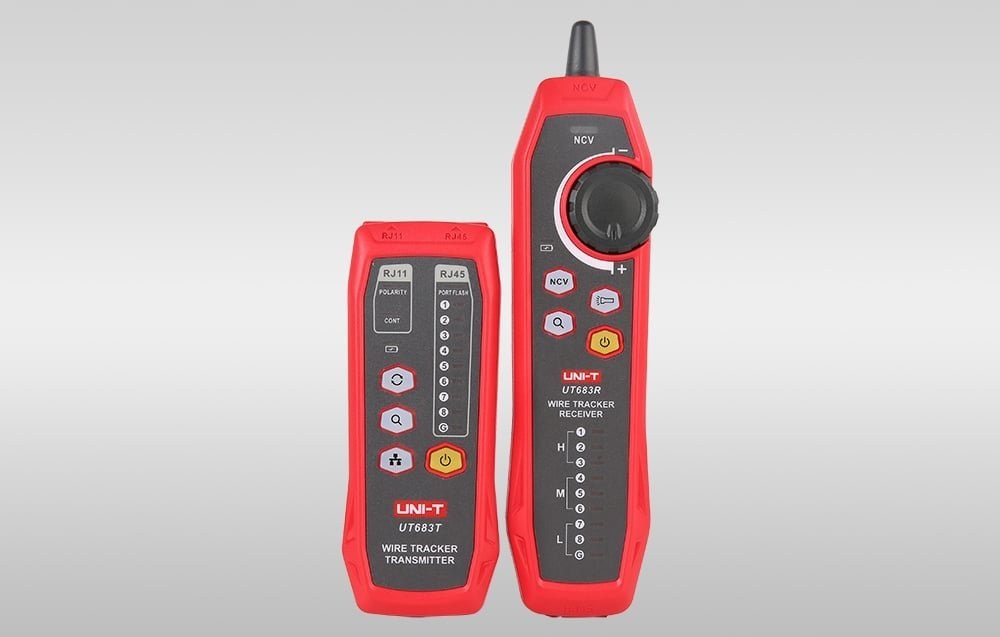

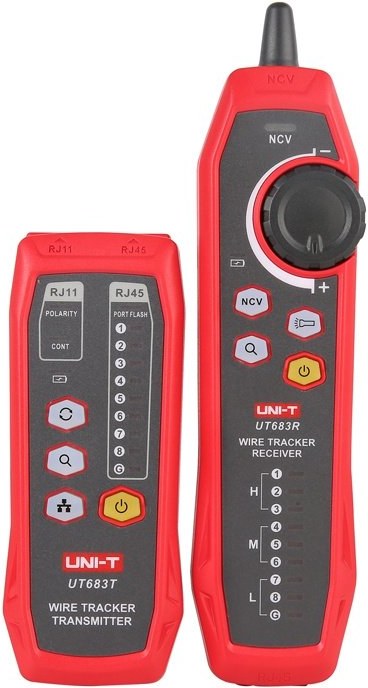

Súprava sa skladá z ľahkého vysielača (95 g) a odolného prijímača (127 g), ktoré vďaka kompaktným rozmerom dokonale padnú do ruky. Vstavané lítium-iónové batérie s kapacitou 1050 mAh zabezpečujú viac ako 8 hodín prevádzky vysielača a viac ako 5 hodín prevádzky prijímača - čo stačí na celý deň meraní v teréne. Celé zariadenie je zabalené v praktickom puzdre na jednoduché skladovanie.

Technické parametre

Kód výrobcu    UT683KIT
Certifikáty    CE, RoHS
Napájanie    Lítium-iónová nabíjateľná batéria s kapacitou 1050 mAh
Blikací port (vysielač)    Áno
Sledovanie kábla (vysielač)    Áno
Vyrovnanie čiary (vysielač)    Áno
Test prerušenia/ skratu (vysielač)    Do 10 k?
Test polarity (vysielač)    Áno
Prevádzkový čas vysielača    >8 hodín
Sledovanie kábla (prijímač)    RJ11 >3000 m; RJ45 >100 m
Funkcia NCV (prijímač)    Áno
Konektor pre slúchadlá (prijímač)    3,5 mm
Indikátor nízkeho výkonu    Áno
Prevádzkový čas prijímača    >5 hodín
Rozmery vysielača    130 × 51 × 28 mm
Rozmery prijímača    197 × 48 × 34 mm
Hmotnosť vysielača    približne 95 g
Hmotnosť prijímača    približne 127 g

Obsah balenia
Vysielač a prijímač UT683KIT
USB kábel na nabíjanie
Testovací kábel RJ11 s krokodílmi
Testovací kábel RJ45
Testovací kábel RJ11
Používateľská príručka (v angličtine)
Taška na prenášanie
Originálny obal (darčeková krabička)
