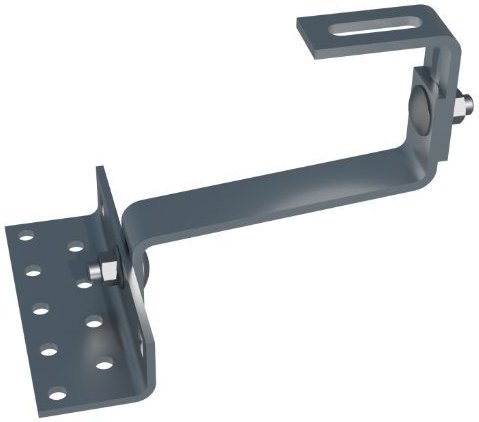

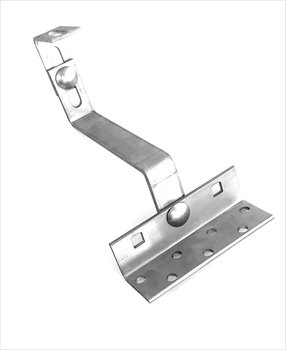

FVE strešný hák na škridlovú strechu, DC-L typ Vario 150

FVE strešný hák na škridlovú strechu

Použitie nastaviteľného montážneho držiaka:
Na upevnenie FV modulov na šikmé strechy pokryté keramickými a betónovými škridlami.
Všade tam, kde sú štandardné strešné držiaky (nenastaviteľné) príliš krátke.

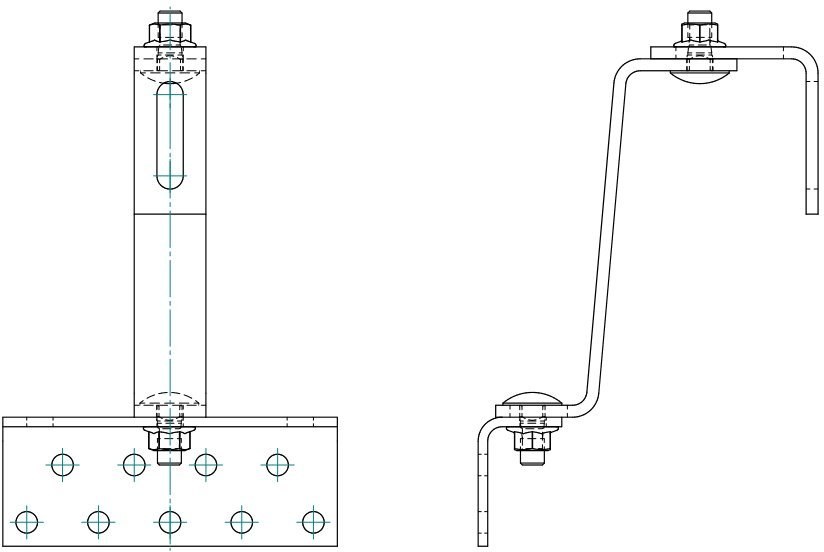

Zvláštnosť držiaka montážneho háku

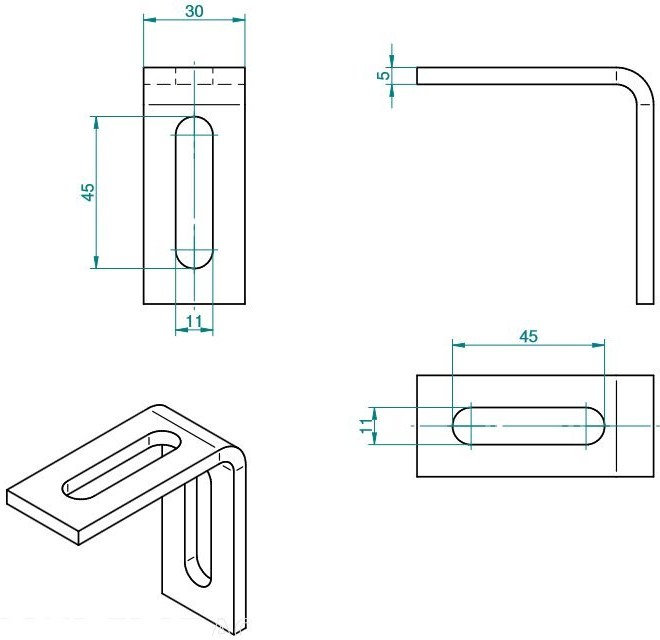

Používa sa na pripojenie k hliníkovému profilu pomocou skrutky M10.

9 montážnych otvorov na základnej doske zaisťuje správne pripevnenie ku krokvám.
Montážny držiak nemusí byť nutne namontovaný centrálne na krokvy.
Je možná aj alternatívna inštalácia-flexibilné prispôsobenie polohy háku rozloženia dlaždice.

• Základňa: 140 x 40 x 30 mm s 9 dierami s priemerom 9 mm pre skrutku M8

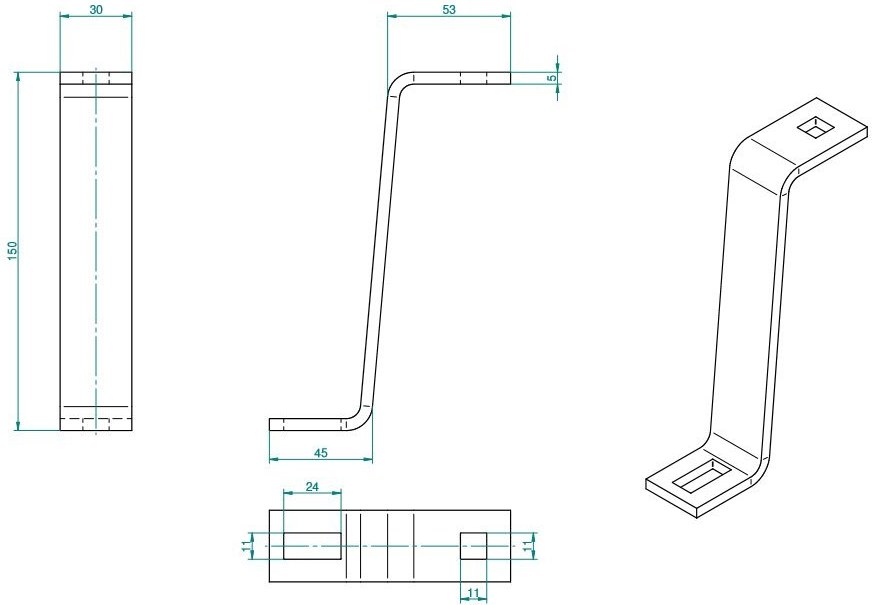

• Dĺžka lišty medzi ohybmi: 150 mm
• Výška nastaviteľná: od 125 do 152 mm
• Materiál: nerezová oceľ H17 (1.4016)
• Hrúbka: 5 mm
• Pevnosť v ťahu: Re=260 MPa
• Spôsob montáže držiaka: vertikálna (zvislá)
• Odporúčaná vzdialenosť medzi konzolami: 0,8-1,2 m
