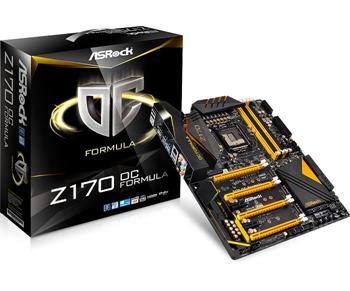

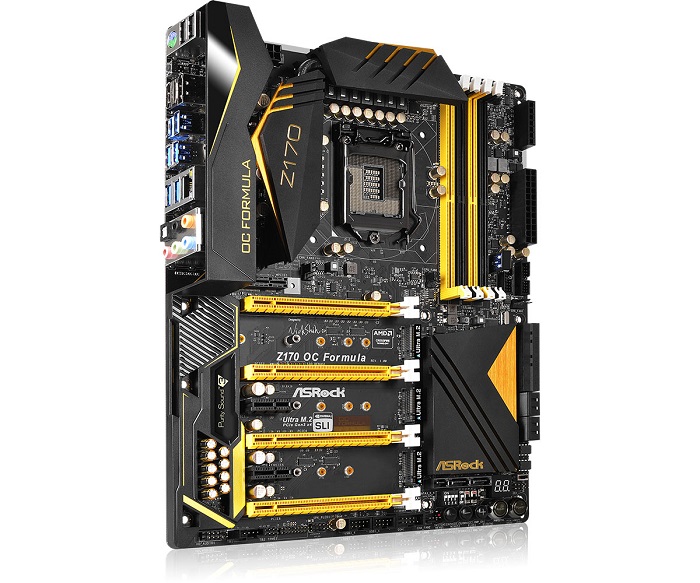

ASRock Z170 OC FORMULA

ASRock Z170 OC FORMULA

CPU
Podporuje 6. generaci Intel Core i7/ i5/ i3/ Pentium/ Celeron pro patici 1151
Digi Power design
18 fázové napájení
Podporuje Intel Turbo Boost 2.0 technologii
Podporuje Intel K-Series unlocked CPU
Podporuje ASRock BCLK Full-range Overclocking
Podporuje ASRock Hyper BCLK Engine

Čipset
Intel Z170

Paměť
Dvoukanálová architektura paměti DDR4
4 x DDR4 DIMM sloty
Podporuje DDR4 4266+(OC)/4133+(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/ 3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200(OC)/3000(OC)/2933(OC)/2800(OC)/ 2600(OC)/2400(OC)/2133 non-ECC, bez vyrovnávací paměti
Maximální kapacita systémové paměti: 64GB
Podporuje Intel Extreme Memory Profile (XMP) 2.0
15µ zlacené kontakty DIMM slotů

Grafika
Podporuje Intel HD Graphics funkce: Intel Quick Sync Video s AVC, MVC (S3D) a MPEG-2 Full HW Encode1, Intel InTru 3D, Intel Clear Video HD technologie, Intel Insider
Pixel Shader 5.0, DirectX 12
Maximální sdílená paměť 1792MB
Dva grafické výstupy: podporují HDMI a DisplayPort 1.2 nezávislé porty
Podporuje HDMI s maximálním rozlišením až 4K x 2K (4096x2160) při 24Hz / (3840x2160) při 30Hz
Podporuje Displayport 1.2 s maximálním rozlišením až 4K x 2K (4096x2304) při 60Hz
Podporuje Auto Lip Sync, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI portem (doporučuje se použití kompatibilního HDMI monitoru)
Podporuje Accelerated Media Codecs: HEVC, VP8, VP9
Podporuje HDCP s HDMI a DisplayPort 1.2 porty
Podporuje Full HD 1080p Blu-ray (BD) přehrávání s HDMI a DisplayPort 1.2 porty

Audio
7.1 CH HD Audio s Content Protection (Realtek ALC1150 Audio Codec)
Premium Blu-ray Audio podpora
Podporuje Surge Protection
Podporuje Purity Sound 3
Nichicon Fine Gold Series Audio Caps
115dB SNR DAC s diferenciálním zesilovačem
TI NE5532 Premium zesilovač headsetu (Podporuje až 600 ohm headsety)
Pure Power-In
Direct Drive technologie
PCB isolate shielding
Podporuje DTS Connect

LAN
Gigabit LAN 10/100/1000 Mb/s
Giga PHY Intel I219V
Podporuje Wake-On-LAN
Podporuje Lightning/ESD Protection
Podporuje Energy Efficient Ethernet 802.3az
Podporuje PXE

Sloty
4 x PCI Express 3.0 x16 sloty (PCIE1/PCIE2/PCIE4/PCIE6: x16 (PCIE1), x8/x8 (PCIE1/PCIE4), x8/x4/x8 (PCIE1/PCIE2/PCIE4)), x8/x4/x4/x4 (PCIE1/PCIE2/PCIE4/PCIE6))
1 x PCI Express 3.0 x1 slot (PCIE3) (Flexible PCIe)
1 x PCI Express 2.0 x1 slot (PCIE5)
1 x Vertical Mini-PCI Express slot poloviční velikosti
Podporuje AMD Quad CrossFireX, 4-Way CrossFireX, 3-Way CrossFireX a CrossFireX
Podporuje NVIDIA Quad SLI a SLI
15µ zlaté kontakty ve VGA PCIe Slotu (PCIE1 a PCIE4)

Úložiště
6 x SATA3 6.0 Gb/s konektor - Intel Z170, Podpora RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage technologie 14 a Intel Smart Response technologie), NCQ, AHCI a Hot Plug
4 x SATA3 6.0 Gb/s konektor - ASMedia ASM1061, Podpora NCQ, AHCI a Hot Plug
3 x SATA Express 10 Gb/s konektor
3 x Ultra M.2 patice, podporují M.2 SATA3 6.0 Gb/s moduly a M.2 PCI Express modul až po Gen3 x4 (32 Gb/s)
M2_1, SATA3_0, SATA3_1 a SATA_EXP0 sdílené linky, při použití jedné z nich budou ostatní deaktivovány.
M2_2, SATA3_2, SATA3_3 a SATA_EXP1 sdílené linky, při použití jedné z nich budou ostatní deaktivovány.
M2_3, SATA3_4, SATA3_5 a SATA_EXP2 sdílené linky, při použití jedné z nich budou ostatní deaktivovány.

Konektory
1 x konektor pro sériový port
1 x TPM interní konektor
1 x konektor pro Power LED a reproduktor
2 x konektory ventilátoru CPU (4-pin) (Smart Fan Speed Control)
4 x konektory ventilátoru skříně (4-pin) (Smart Fan Speed Control)
1 x 24-pin ATX napájecí konektor
1 x 8-pin 12V napájecí konektor (Hi-Density Power konektor)
1 x 4-pin 12V napájecí konektor (Hi-Density Power konektor)
1 x konektor audia předního panelu
1 x Thunderbolt 2 add-in-card konektor (5-pin)
1 x Thunderbolt 3 add-in-card konektor (10-pin)
2 x USB 2.0 interní konektor (Podporují 4 USB 2.0 porty)
2 x USB 3.0 interní konektor (Podporují 4 USB 3.0 porty)
1 x vertikální typ A USB 3.0
1 x Dr. Debug s LED
1 x Power přepínač s LED
1 x Reset přepínač s LED
V-Probe: 7 bodů pro měření napětí
Rapid OC spínače: +/- spínače pro přizpůsobení OC frekvence
1 x Menu spínač
1 x PCIe ON/OFF přepínač
1 x Post Status Checker (PSC)
1 x Slow Mode přepínač
1 x LN2 režim přepínač
1 x BIOS Selection přepínač
1 x XMP přepínač
1 x Direct Key spínač

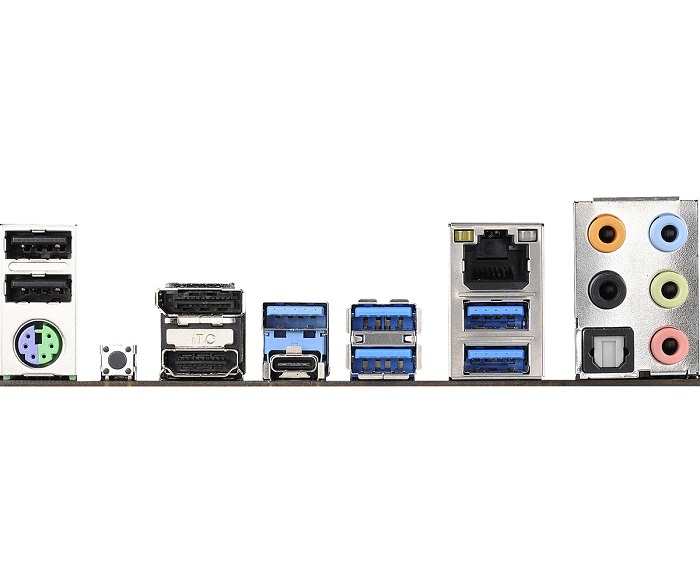

Vstupy a výstupy zadního panelu
1 x PS/2 port klávesnice a myši
1 x HDMI port
1 x Displayport 1.2
1 x optický SPDIF výstup
2 x USB 2.0 port
1 x USB 3.1 type A port (10 Gb/s) (ASMedia ASM1142)
1 x USB 3.1 type C port (10 Gb/s) (ASMedia ASM1142)
4 x USB 3.0 port (Intel Z170)
1 x RJ-45 LAN port
1 x Clear CMOS přepínač
5 x HD audio jack

Formát
ATX Formát

OS
Microsoft Windows 10 64-bit/ 8.1 64-bit/ 7 32-bit/ 7 64-bit
