ASUS KGPE-D16(ASMB4-IKVM), DP, 5690, EEB, 16DIMM

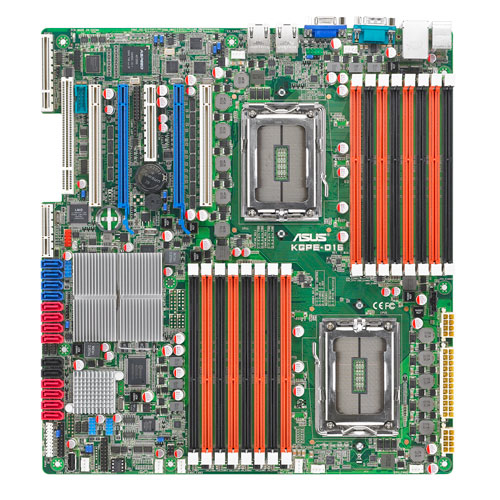

ASUS KGPE-D16(ASMB4-IKVM)

Čipová sada G34: Mainstreamové řešení zajišťující vysoký výkon i energetickou účinnost

Základní deska ASUS KGPE-D16 určená pro servery nabízí výrazně širší možnosti využití – zejména díky 16 paměťovým slotům DIMM a 6 rozšiřujícím slotům, které splní požadavky i těch nejnáročnějších úloh.

Procesor / systémová sběrnice

2 x Socket G34 compatible
Dvanáctijádrový/osmijádrový procesor AMD Opteron™ 6100
AMD Opteron™ 6200 series
AMD Opteron™ 6300 series
Technologie HyperTransport™ 3.0
6,4 GT/s na linku (tři linky)
*Please refer to overview for details


Logika jádra

AMD SR5690
AMD SP5100


Operační paměť

Celkem slotů : 16 (4 kanály pro každý CPU, 8 DIMM pro každý CPU)
Kapacita : Maximum up to 256GB RDIMM
Typ paměti:
DDR3 1600/1333/1066/800 UDIMM*
DDR3 1600/1333/1066/800 RDIMM*
Kapacita paměti:
16GB, 8GB, 4GB, 3GB, 2GB, 1GB RDIMM
8GB, 4GB, 2GB, 1GB UDIMM


Rozšiřující sloty

Total Slot : 6
Slot Location 1 : PCI 32bit/33MHz
Slot Location 2 : PCI-E x16 (Gen2 X8 Link)
Slot Location 3 : PCI-E x16 (Gen2 X16 Link), Auto switch to x8 link if slot 2 is occupied
Slot Location 4 : PCI-E x8 (Gen2 X4 Link)
Slot Location 5 : PCI-E x16 (Gen2 X16 Link)
Slot Location 6 : PCI-E x16 (Gen2 X16 Link), Auto turn off if slot 5 is occupied, For 1U FH/FL Card, MIO supported
Additional Slot 1 : PIKE Slot for Stroage expansion
Follow SSI Location#


Formát

EEB (12"x13")


Funkce od společnosti ASUS

Fan Speed Control
Rack Ready (Rack and Pedestal dual use)


Úložný prostor

Řadič SATA:
AMD SP5100
6 x SATA2 300MB/s
PROMISE® SW RAID (pro Linux/Windows)
(Podpora softwarového RAID 0, 1, 5, 10 )
SAS/SATA Controller :
Karta ASUS PIKE 2008 SAS2 6G RAID s 8 porty (Volitelné)
Karta ASUS PIKE 2008/IMR SAS2 6G RAID s 8 porty (Volitelné)
ASUS PIKE 2108-32PD 8-port SAS2 6G RAID card (Volitelné)
ASUS PIKE 2208 8-port SAS 6G HW RAID card (Volitelné)
ASUS PIKE 2308 8-port SAS 6G RAID card (Volitelné)
ASUS PIKE 9230 4-port SATA 6G RAID card (Volitelné)


Síťové připojení

2 x Intel® 82574L + 1 x Mgmt LAN


Grafická karta

Aspeed AST2050 s 8MB VRAM


On Board I/O

1 x Napájecí konektor (24-pin SSI power connector + 8-pin SSI 12V + 8-pin SSI 12V power connector)
1 x Konektor pro správu , Onboard socket for management card
3 x Kolíkový konektor pro USB , Up to 6 Devices
1 x Interní port USB typ A
8 x Konektor ventilátoru , 4pin (3pin/4pin fan dual support)
2 x SMBus
1 x Konektor pro sériový port
1 x Konektor TPM
1 x Port PS/2 pro klávesnici/myš


Zadní vstupy a výstupy

1 x External Serial Port
2 x External USB Port
1 x VGA Port
2 x RJ-45
1 x PS/2 KB/Mouse



Řešení pro správu

Out of Band Remote Management: Optional ASMB4-iKVM for KVM-over-Internet


Regulatory Compliance

CE, C-Tick, FCC(Class B)


Provozní podmínky

Operation temperature: 10? ~ 35?
Non operation temperature: -40? ~ 70?
Non operation humidity: 20% ~ 90% ( Non condensing)


Příslušenství

Gift Box Pack :
1 x User's Guide
2 x Thermal sensor cable
1 x ASUS Mainboard Support CD
1 x I/O Shield
6 x SATA 3G Cable(s)
Bulk Pack :
1 x User's Guide
1 x ASUS Mainboard Support CD
1 x I/O Shield


Monitorování

CPU Temperature
Fan RPM


Poznámka

* DDR3 1600 can only be supported with AMD Opteron™ 6300/6200 series processor
