ASUS Z10PH-D16, DP XEON,C612,HALF SSI,16DIMM,RISER, ASMB

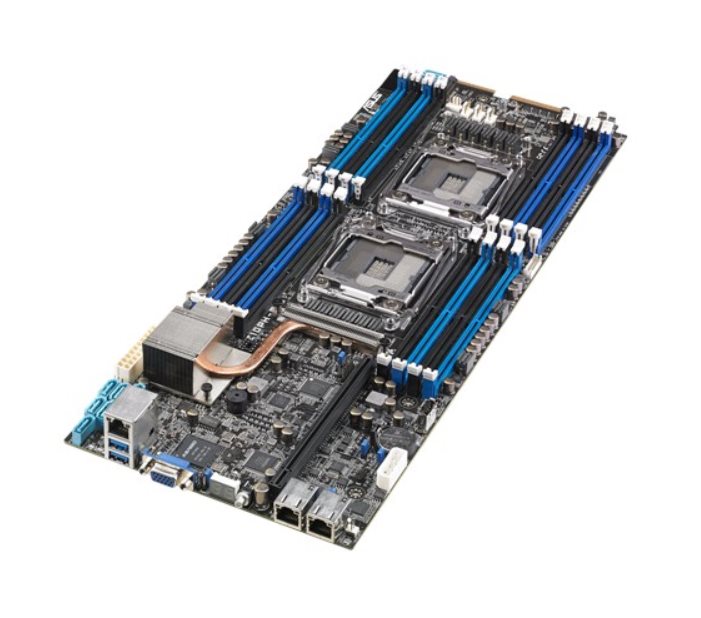

ASUS Z10PH-D16

Vysoká hustota, efektivní proudění vzduchu a optimalizovaná účinnost

Serverová deska ASUS Z10PH-D16 nabízí vysokou hustotu, extrémní výpočetní výkon, efektivní proudění vzduchu a vynikající energetickou účinnost. Z10PH-D16 podporuje nejnovější technologie CPU pro maximální výkon zpracování dat. Využívá prémiové komponenty zajišťující špičkovou účinnost a flexibilní možnosti rozšíření – je proto ideální jako výpočetní uzel v oblasti HPC a IPDC nebo všude tam, kde je nezbytná skutečně vysoká hustota.

Procesor / systémová sběrnice

2 x Socket R3 (LGA 2011-3; Narrow type 56x94mm;The maximum length of the heatsink screw thread is 3.7mm.)
Procesory Intel® Xeon® E5-2600 v4
Procesory Intel® Xeon® E5-2600 v3
QPI 6.4 / 8.0 / 9.6 GT/s


Logika jádra

Intel® C612 PCH


Operační paměť

Celkem slotů : 16 (4 kanály pro každý CPU, 8 DIMM pro každý CPU)
Kapacita : Maximálně 1024GB LRDIMM
Typ paměti:
DDR4 2400 /2133 /1866/1600/1333 RDIMM*
DDR4 2400 /2133 /1866/1600/1333 LRDIMM*
Kapacita paměti:
32GB, 16GB, 8GB, 4GB RDIMM
64GB, 32GB LRDIMM
* Actual memory frequency differs from Intel CPU types and memory module. Please check Intel official site for more detail about the memory types supported by each CPU.


Rozšiřující sloty

Celkem slotů : 1
Umístění slotu 1 : PCI-E x24 (Gen3 X16 + X8 Link) *1


Formát

Poloviční SSI (18,04" × 6,86")


Funkce od společnosti ASUS

FAN speed control
Rack Optimized (Dedicated for Rack)
ASWM Enterprise


Úložný prostor

Řadič SATA:
Intel® C612
6 x port SATA3 6Gb/s
or
5 x SATA3 6Gb/s ports + 1 x M.2 connector *2
Intel® Rapid Storage Technology Enterprise(RSTe) (pouze pro Windows)
(Podpora softwarového RAID 0, 1, 5, 10 )
LSI® MegaRAID (pro Linux/Windows)
(Podpora softwarového RAID 0, 1, 10 )
SAS Controller :
Karta ASUS PIKE II 3008 SAS HBA s 8 porty(Volitelné)
Karta ASUS PIKE II 3108 SAS HW RAID s 8 porty (Volitelné)


Síťové připojení

2 x Intel® I210AT + 1 x Mgmt LAN


Grafická karta

Aspeed AST2400 s 32MB VRAM


On Board I/O

1 x Konektor TPM
1 x Napájecí konektor (20-pin)
1 x Interní port USB typ A*3
1 x USB 2.0 pin header , Up to 1 Devices
4 x Konektor ventilátoru , 4pin
1 x SMBus *4
1 x Vniknutí do skříně
2 x LAN LED na čelním panelu
1 x Konektor pro sériový port
1 x M.2 Connector , NGFF Type : 2242, Capacity : 16~128GB
1 x Device Power Connector


Zadní vstupy a výstupy

2 x USB 3.0
1 x VGA Port
2 x GbE LAN
1 x Mgmt LAN



Řešení pro správu

ASWM Enterprise
ASMB8-iKVM for KVM-over-Internet


Provozní podmínky

Operation temperature: 10? ~ 35?
Non operation temperature: -40? ~ 70?
Non operation humidity: 20% ~ 90% ( Non condensing)


Hmotnost

Gift Box (1-in-1)
Net Weight : 1.4 KG
Gross Weight : 2.24 KG

Bulk Pack (10-in-1)
Net Weight : 13.8 KG
Gross Weight : 16 KG



Monitorování

Teplota CPU
Otáčky ventilátoru


Poznámka

* Please refer to www.asus.com for latest momory AVL
update. 2400/2133 MT/s@1DPC only

*1: by riser card
1 x PCI-E x16 (X16 Gen3 Link) and 1 x PCI-E x8 (X8 Gen3
Link)**
** Support InfiniBand and 10G upgrade kit (Optional)
PEM-FDR?PEB-10G/57840-2S?PEB-10G/57811-1S
(Riser card default ships with Z10PH-D16 motherboard)

*2: SATA 6Gb/s & PCI-E Gen3 x4 link
3 x SATA 6Gb/s ports switch to golden finger (for system design)

*3: Internal A Type USB2.0 Port

*4: Integrated in golden finger
