Jirous - parabolická anténa JRC-24DuplEX 5,45-5,9 GHz, 23,6dBi (pár)

Jirous - parabolická anténa JRC-24DuplEX 5,45-5,9 GHz

JRC - 24 DuplEX je ideální dvoupolarizační anténa pro duplexní spoje s nejvyšší izolací mezi konektory a vysokým předozadním poměrem. Kovový límec navíc zvyšuje odolnost proti rušení a umožňuje tím instalaci více spojů na jeden stožár.
Vhodná použití:

   pro směrové spoje na střední vzdálenosti nebo na krátké vzdálenosti v obtížných podmínkách
   do horských oblastí
   dosažitelné vzdálenosti je možné vypočítat v sekci výpočty

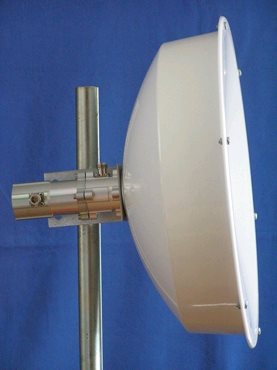

Parabolická anténa JRC-24 DuplEX
JRC-24 DuplEX
diagramy:
JRC-24 DuplEX rovina EJRC-24 DuplEX rovina H
Montážní návod
Montážní návod

JRC - 24 DuplEX je ideální dvoupolarizační anténa pro duplexní spoje s nejvyšší izolací mezi konektory a vysokým předozadním poměrem. Kovový límec navíc zvyšuje odolnost proti rušení a umožňuje tím instalaci více spojů na jeden stožár.
Vhodná použití:

   pro směrové spoje na střední vzdálenosti nebo na krátké vzdálenosti v obtížných podmínkách
   do horských oblastí
   dosažitelné vzdálenosti je možné vypočítat v sekci výpočty

Další varianty:

   JRC-24 EXTREM
   JRC-24EX MIMO
   JRC-29 DuplEX

Specifikace:

   Nejvyšší izolace mezi polarizacemi na trhu: 53dB
   Nahrazuje 2 samostatné antény – šetří náklady na stožár!
   při výrobě je měřeno PSV a izolace mezi konektory u každé antény
   patentově chráněné technické řešení
   konstrukce z pozinkové oceli a vlastní parabola z hliníkové slitiny
   snadné nastavení elevace a azimutu
   Ke každé anténě radom (plastový kryt paraboly) zdarma!
   Zářič je vnitřně ošetřen vysokofrekvenční technologií "Hydrophobic coating", která zvyšuje odolnost proti vlhkosti.

Technické parametry:
Frekvenční pásmo 5,45 - 5,8 GHz
Zisk 23,6 ± 0,6 dBi
PSV ? 1,5
Izolace mezi vstupy 53 dB (? 50 dB)
Vyzařovací úhel -3dB 9°
Předozadní poměr ? 38 dB
Polarizace horizontální a vertikální
Typy konektorů N - JRC - 24DuplEX
R-SMA - JRC - 24DuplEX (SMA)
Parabola ? 380 mm, hliníková slitina s vypalovanou barvou
Radom (kryt) UV stabilizované ABS
Konektor zlacený kontakt, dielektrikum PTFE (Teflon®)
Montáž na stožár ? 27 - 74 mm


Parabolická anténa JRC-24 DuplEX
JRC-24 DuplEX
diagramy:
JRC-24 DuplEX rovina EJRC-24 DuplEX rovina H
Montážní návod
Montážní návod

JRC - 24 DuplEX je ideální dvoupolarizační anténa pro duplexní spoje s nejvyšší izolací mezi konektory a vysokým předozadním poměrem. Kovový límec navíc zvyšuje odolnost proti rušení a umožňuje tím instalaci více spojů na jeden stožár.
Vhodná použití:

   pro směrové spoje na střední vzdálenosti nebo na krátké vzdálenosti v obtížných podmínkách
   do horských oblastí
   dosažitelné vzdálenosti je možné vypočítat v sekci výpočty

Další varianty:

   JRC-24 EXTREM
   JRC-24EX MIMO
   JRC-29 DuplEX

Specifikace:

   Nejvyšší izolace mezi polarizacemi na trhu: 53dB
   Nahrazuje 2 samostatné antény – šetří náklady na stožár!
   při výrobě je měřeno PSV a izolace mezi konektory u každé antény
   patentově chráněné technické řešení
   konstrukce z pozinkové oceli a vlastní parabola z hliníkové slitiny
   snadné nastavení elevace a azimutu
   Ke každé anténě radom (plastový kryt paraboly) zdarma!
   Zářič je vnitřně ošetřen vysokofrekvenční technologií "Hydrophobic coating", která zvyšuje odolnost proti vlhkosti.

Technické parametry:
Frekvenční pásmo 5,45 - 5,8 GHz
Zisk 23,6 ± 0,6 dBi
PSV ? 1,5
Izolace mezi vstupy 53 dB (? 50 dB)
Vyzařovací úhel -3dB 9°
Předozadní poměr ? 38 dB
Polarizace horizontální a vertikální
Typy konektorů N - JRC - 24DuplEX
R-SMA - JRC - 24DuplEX (SMA)
Parabola ? 380 mm, hliníková slitina s vypalovanou barvou
Radom (kryt) UV stabilizované ABS
Konektor zlacený kontakt, dielektrikum PTFE (Teflon®)
Montáž na stožár ? 27 - 74 mm

Možnosti použití:

   směrový spoj duplexní = zdvojnásobení datového toku
   2 samostatné směrové spoje
   sektorová anténa s dvojnásobným počtem klientů
