Cisco Catalyst C1000-24FP-4X-L, 24x10/100/1000, 4xSFP+, PoE

Cisco Catalyst C1000-24FP-4X-L

Úvod do radu Cisco Catalyst 1000

Nové prepínače Cisco Catalyst série 1000 sú pevné gigabitové ethernetové prepínače podnikovej triedy na 2. vrstve určené predovšetkým pre malé podniky a pobočky. Ide o jednoduché, flexibilné a bezpečné prepínače ideálne na nasadenie mimo káblovej skrine a kritických zariadení internetu vecí. Sú kompaktné a tiché s prevádzkou bez ventilátorov, poskytujú širokú škálu kombinácií portov s PoE a ľahko sa spravujú, takže sú ideálne pre malé podniky a nasadenie v pobočkách.

Prepínače fungujú na softvéri Cisco IOS® a podporujú flexibilnú správu zariadení prostredníctvom rozhrania príkazového riadka (CLI) aj webového rozhrania v zariadení. Tieto prepínače poskytujú zvýšenú bezpečnosť siete, spoľahlivosť siete a prevádzkovú efektívnosť.

Prehľad platforiem

Prepínače Cisco Catalyst série 1000 sú pevné, riadené prepínače 2. vrstvy s tichou prevádzkou bez ventilátorov (s výnimkou niekoľkých 24- a 48-portových SKU). Sú založené na prispôsobenom obchodnom integrovanom obvode ASIC (Application-Specific Integrated Circuit) s vnútornou architektúrou procesora ARM. Na platforme beží klasický operačný systém Cisco IOS, ktorý umožňuje prepínačom podporovať klasickú sadu funkcií Cisco IOS. Nižšie sú uvedené niektoré z najdôležitejších vlastností platformy Cisco Catalyst série 1000.

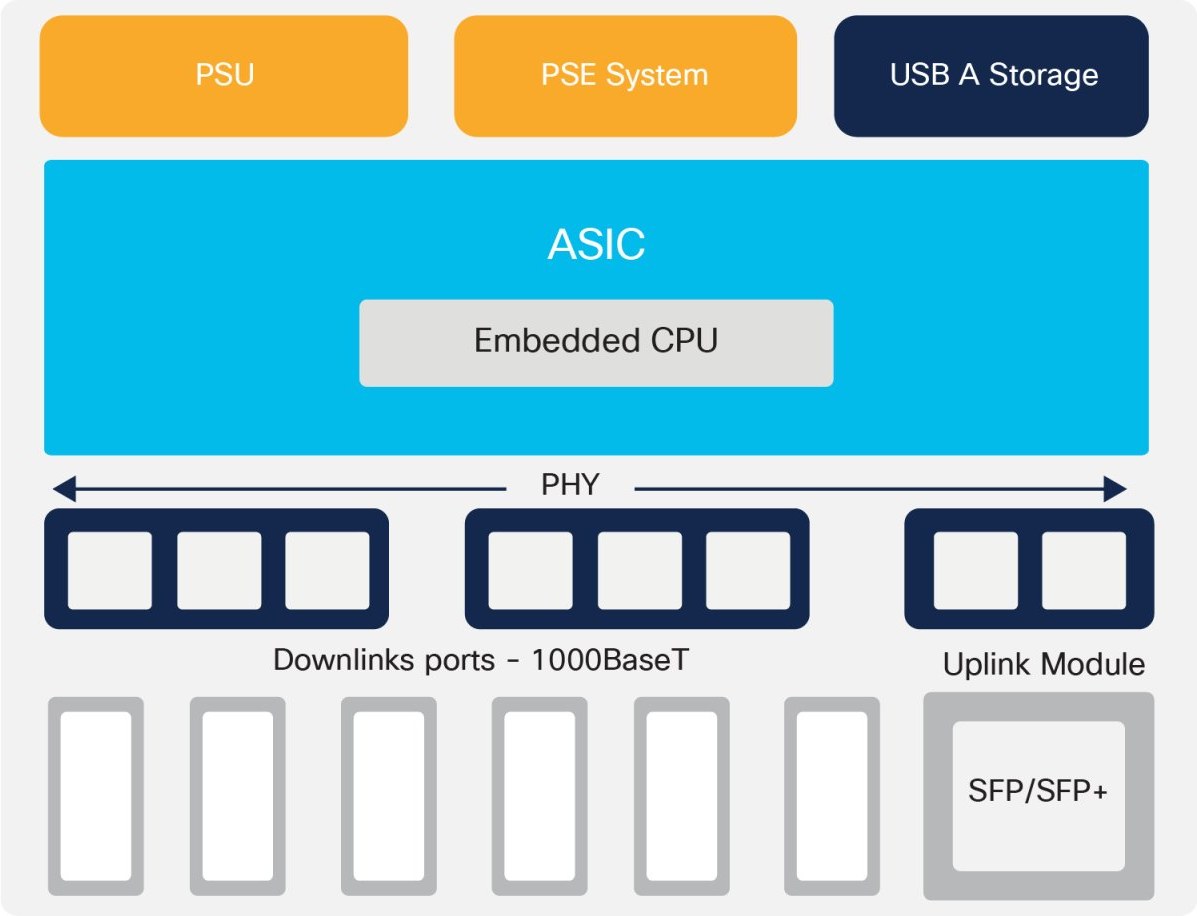

Konštrukcia

Táto časť sa stručne zaoberá dizajnom systému Cisco Catalyst série 1000 na vysokej úrovni. Architektúra ponúka možnosť spojiť až osem fyzických prepínačov ako jednu logickú jednotku s použitím jedinej správy IP prostredníctvom portov uplink.

Prepínače Cisco Catalyst série 1000 sa dodávajú s jednou zabudovanou napájacou jednotkou s externým napájacím adaptérom podporujúcim vstup striedavého prúdu. Modely so 48 portmi a niekoľko modelov s 24 portmi majú v zadnej časti prepínača zabudovaný ventilátor. Všetky modely radu 1000 sa dodávajú s portom RJ45 a USB mini-B na konzolový prístup spolu s portom USB-A na úložisko a konzolový prístup Bluetooth v prednej časti prepínača.

Technické parametre

Provedeníe: Rack-mountable, Sada pro montáž do racku JE součástí balení
Porty: 24 x 10/100/1000 + 4 x SFP+, Console: RJ-45, USB mini-B, USB A
Výkon: Switching capacity: 128 Gbps, Forwarding performance (64-byte packet size): 41.67 Mpps
Power over Ethernet (PoE): Ano, 370W
Počet VLAN ID: 4096
Maximum aktivních VLAN: 256
Štandardy: IEEE 802.1D STP IEEE 802.1p CoS Prioritization IEEE 802.1Q VLAN IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab LLDP
Bluetooth v4.0,IEEE 802.3ad, IEEE 802.3af and IEEE 802.3at, IEEE 802.3ah (100BASE-X single/multimode fiber only),
IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports, IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X, RMON I and II standards, SNMP v1, v2c, and v3, IEEE 802.3az, IEEE 802.3ae 10 Gigabit Ethernet, IEEE 802.1ax
Veľkost MAC tabulky: 16 000
CPU: ARM v7 800MHz
RAM: 512 MB
Flash: 256 MB
Napájenie: 100-240 V (50-60 Hz)
Rozmery: (Š x H x V)44.5 cm x 34.5 cm x 4.39 cm
Hmotnosť: 4.6 kg
Prevádzková teplota: -5 až 50°C
Prevádzková vlhkosť: 5 - 90%
Skladovacia teplota: -25 až 70 °C
